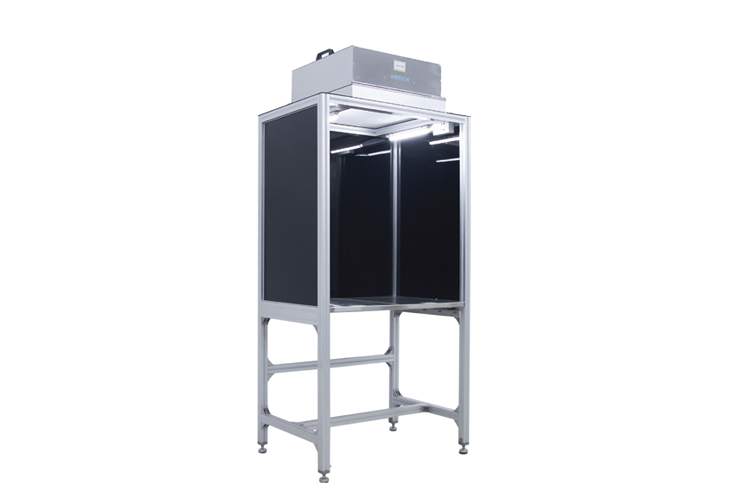

Clean bench bàn thao tác phòng sạch model ATV-BTT-900

Clean bench là gì?

Clean bench hay một số nơi gọi là “tủ sạch”; “ bàn thao tác sạch” là một loại thiết bị phòng sạch dùng để cấp không khí sạch vào trong khu vực thao tác phục vụ mục đích sản xuất để loại bỏ bụi và vi sinh trong không khí, nhằm bảo vệ mẫu, sản phẩm hoặc quy trình thao tác khỏi nhiễm bẩn.

Clean bench được ứng dụng vô cùng phổ biến trong các nhà máy thực phẩm, sản xuất điện tử hoặc các phòng thí nghiệm vi sinh, sinh học…

Clean bench sử dụng phổ biến trong phòng sạch các ngành điện tử, y tế, thực phẩm

Về bản chất, Clean bench là giải pháp tạo luồng không khí sạch tại một khu vực thao tác với diện tích nhỏ, không có chức năng bảo vệ người vận hành hoặc môi trường xung quanh. Clean bench thích hợp với các quy trình không phát sinh tác nhân nguy hiểm sinh học, hóa học độc hại vì chúng không có chức năng bảo vệ người vận hành và môi trường xung quanh.

Tuy nhiên, có một điều quý khách cần lưu ý là clean bench không phải là một thiết bị đáp ứng những yêu cầu nghiêm nghặt trong các phòng sạch cấp độ cao mà nó chỉ đơn giản là một giải pháp tạo không gian làm việc sạch tương đối đơn giản và hiệu quả trong một số ứng dụng cụ thể.

Nguyên lý hoạt động, các loại clean bench phổ biến

Nguyên lý hoạt động của clean bench tương đối đơn giản. Không khí được hút từ môi trường bên ngoài thông qua bộ lọc thô, bộ lọc Hepa thổi ra luồng khí sạch một chiều (laminar airflow), phủ đều toàn bộ bề mặt làm việc bụi và tạp chất được đẩy ra khỏi vùng thao tác.

Luồng khí sạch thổi ra có thể là luồng khí ngang Horizontal Laminar Flow thổi từ phia sau ra phía trước người thao tác) hoặc dòng khí dọc Vertical Laminar Flow thổi từ phía trên xuống bề mặt làm việc.

Hiện nay, Clean bench có 2 dạng phổ biến trên thị trường là : Clean bench dòng thổi đứng và clean bench dòng thổi ngang.

Clean bench thổi đứng: Đặc trưng luồng khí sạch thổi từ trên xuống, luồng khí sạch đi qua vùng thao tác thoát ra phía trước thoát ra phía trước/khe đáy. Luồng khí thổi đứng có ưu điểm là ít bị ảnh hưởng bởi tay người thao tác. Clean bench dòng khí thổi đứng phổ biến trong các dạng phòng sạch dược phẩm – điện tử.

Nguyên lý hoạt động clean bench thổi đứng

Clean bench thổi ngang:  Clean bech thổi ngang tạo ra luồng khí sạch từ sau ra trước.Ưu điểm của dòng khí thổi ngang là bảo vệ mẫu rất tốt, tuy nhiên khi lắp đặt cần một khoảng không gian phía trước để thoát khí.

Nguyên lý hoạt động của clean bench thổi ngang

Điểm khác biệt của clean bench so với tủ cấy vô trùng và tủ an toàn sinh học

Trên thực tế, clean bench thường bị nhầm lẫn với tủ cấy vô trùng hoặc tủ an toàn sinh học. Đây đều là những loại tủ có thể sử dụng để thao tác, tạo ra luồng khí sạch, sử dụng phổ biến trong phòng thí nghiệm, xét nghiệm…Điểm khác biệt giữa 3 dạng tủ này chính là chính là mục tiêu bảo vệ

Clean bench: Bảo vệ mẫu/sản phẩm bất kì

Tủ cấy vô trùng: Bảo vệ các loại mẫu cấy mô, cấy vi sinh (sử dụng trong nông nghiệp vi sinh là chủ yếu).

Tủ an toàn sinh học: Bảo vệ mẫu vật, người thao tác và môi trường xung quanh, tủ an toàn sinh học thường được sử dụng để thao tác với các mẫu nguy hiểm, có ảnh hưởng trực tiếp đến sức khỏe của người thao tác.

Clean bench chỉ có tác dụng bảo vệ sản phẩm không có tác dụng bảo vệ người thao tác và môi trường

Sau đây là bảng so sánh điểm khác biệt giữa 3 loại tủ này:



Tiêu chí	Clean bench	Tủ cấy vi sinh	Tủ an toàn sinh học
Mục đích	Bảo vệ mẫu/sản phẩm	Mẫu cấy mô/ vi sinh	Bảo vệ mẫu, người thao tác,
Luồng khí	Thổi ra	Thổi ra	Hút và thổi khí ra ngoài
Bảo vệ người, bảo vệ môi trường	Không	Không	Có
Cấp độ an toàn	Thấp	Trung Bình	Cao
Ứng dụng	Thao tác không phát sinh tác nhân nguy hiểm Điện tử – bán dẫn Dược (cân chia, QC không vi sinh) Thực phẩm – đồ uống Lắp ráp linh kiện chính xác	Cấy vi sinh không nguy hiểm Môi trường đào tạo, R&D cơ bản Không yêu cầu bảo vệ người	Vi sinh, virus, tế bào sống PCR, sinh học phân tử Phòng thí nghiệm y sinh, IVF Tuân thủ GMP, GLP, ISO 15189

Ứng dụng của clean bench

Clean bench thường được sử dụng trong các ứng dụng như kiểm tra, đóng gói hoặc chuẩn bị mẫu trong các ngành phòng sạch trong lĩnh vực y tế, dược phẩm, điện tử, hóa chất, sinh hoặc và một số ngành công nghiệp khác đòi hỏi luồng không khí sạch trong thao tác, cụ thể như sau.

Phòng thí nghiệm: Clean bench có thể được ứng dụng để chuẩn bị mẫu thử, cân chia hóa chất tinh khiết, thao tác các mẫu không nguy hiểm. Trong những trường hợp này clean bench đóng vai trò để ngăn nhiễm chéo từ môi trường, đảm bảo độ lặp lại của kết quả thí nghiệm, tạo ổn định trong phòng lab thường.

Trong phòng thí nghiệm, Clean bench phù hợp với phòng lab QC, R&D cơ bản, khuyến cáo không dùng cho các vi sinh vật nguy hiểm.

Dược phẩm – Y tế: Clean bench dùng cho khu vực cân chia nguyên liệu; kiểm tra ngoại quan, QC; Chuẩn bị vật tư y tế. Clean bench giúp đạt cấp độ sạch cục bộ ISO 5; Giảm rủi ro nhiễm bụi, vi sinh. Tương đối tiết kiệm chi phí so với phòng sạch xây dựng cố định.

Thực phẩm – đồ uống: Trong lĩnh vực thực phẩm – đồ uống, clean bench sử dụng để kiểm tra các mẫu vi sinh không nguy hiểm hoặc chuẩn bị mẫu test, đóng gói sản phẩm nhạy cảm.

Clean bench có vai trò tương đối quan trọng để hạn chế nhiễm tạp, tăng độ chính xác của kết quả kiểm nghiệm trong vai trò QC ngành thực phẩm.

Ngành điện tử – bán dẫn: Clean bench được ứng dụng tương đối phổ biến trong ngành bán dẫn – điện tử trong các trường hợp: lắp ráp linh kiện điện tử; kiểm tra, sửa chữa bo mạch hoặc thao tác vi cơ, linh kiện nhạy cảm.

Clean bench gần như phải bắt buộc sử dụng trong các ngành điện tử bởi những hạt bụi siêu nhỏ đều có thể gây ra lỗi trong sản phẩm. Clean bench thích hợp sử dụng trong những khu vực cần không khí sạch nhưng diện tích hạn chế.

Sản xuất & đóng gói chính xác: Clean bench thường được sử dụng trong các trường hợp như đóng gói linh kiện, kiểm tra sản phẩm có độ chính xác cao hoặc kiểm tra gia công các chi tiết nhỏ.

Bản vẽ, thông số kỹ thuật của clean bench model ATV-BTT-900

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật, bản vẽ clean bench model ATV-BTT-900 như sau:

Đặc điểm kỹ thuật	Chi tiết
Model	ATV-BTT900
Kích thước ngoài ( L x W x H ) (mm)	900x600x1700/1968
Kết cấu	Khung: nhôm định hình
	Mặt bàn làm việc: Inox 304
	Ngăn để bàn dụng cụ: Inox 304
Quạt (FFU)	Kích thước (mm): 575 x 575 x 268
	Công suất: 220VAC/1 pha/200W
	Số lượng (Cái): 01
Đèn chiếu sáng	Công suất: 7W/600mm
	Số lượng (Cái): 02
Lọc HEPA (H13)	Kích thước (mm): 572 x 572 x 70
	Số lượng (Tấm): 01
	Hiệu suất: 99,99% At 0,3μm
Độ ồn cách thiết bị 1.5m	53-58 dBA
Vận tốc gió (m/s)	0.45±10%
Bánh xe	Thông dụng
Các yêu cầu khác	Theo yêu cầu của khách hàng

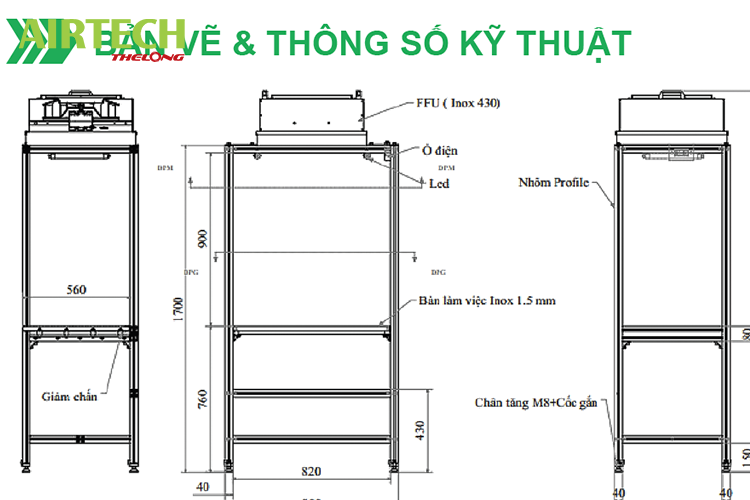

Bản vẽ kỹ thuật clean bench model ATV-BTT-900

Ưu điểm vượt trội của clean bench của Airtech Thế Long

Hiện nay có rất nhiều đơn vị phân phối clean bench khác nhau từ các đơn vị sản xuất trực tiếp đến các đơn vị thương mại. Airtech Thế Long tự hào là đơn vị duy nhất tại Việt Nam sản xuất được clean bench theo công nghệ của tập đoàn Airtech Nhật Bản. Clean bench của Airtech Thế Long được rất nhiều đơn vị tin tưởng sử dụng và phân phối bởi sở hữu nhiều ưu điểm vượt trội như:

Đạt chuẩn độ sạch theo tiêu chuẩn ISO 14644-1

Đây là một trong những tiêu chí đầu tiên để đánh giá một chiếc clean bench đạt chuẩn. Theo tiêu chuẩn ISO 14644-1, không khí trong vùng làm việc của clean bench cần phải đạt chuẩn ISO Class 7 hoặc ISO Class 6 (tùy từng nhu cầu).

Hệ thống lọc HEPA/ULPA đạt chuẩn

Đây cũng là tiêu chí quan trọng để đánh giá chiếc clean bench bởi hệ thống lọc sẽ quyết định độ sạch của không khí. Clean bench đạt chuẩn là phải được trang bị 2 lớp lọc (1 lớp lọc thô, 1 lớp lọc Hepa H13 hoặc H14, Ulpa với hiệu suất lọc lên đến ≥ 99,995% với hạt 0,3 µm).

Hình ảnh màng lọc Hepa do Airtech Thế Long tự sản xuất, thiết kế

Luồng khí phân bổ đồng đều

Với clean bench đạt chuẩn, luồng không khí sạch tạo ra phải được phân bổ đồng đều, định hình rõ ràng về hình thái như dạng thổi ngang (Horizontal) hoặc dạng thổi đứng (Vertical)

Tốc độ gió trung bình từ 0,3 -0,45 m/s và phải đạt điều kiện không xoáy, không tạo ra vùng chết, không gây nhiễu mẫu.

Vật liệu & kết cấu đạt chuẩn phòng sạch

Vật liệu sản xuất clean bench phải là những vật liệu như SUS 304 hoặc thép sơn tĩnh điện, bề mặt phải đảm bảo nhẵn, không bám bụi có thể chống ăn mòn đồng thời dễ vệ sinh, khử khuẩn.

Kết cấu của clean bench phải đảm bảo góc bo tròn, hạn chế khe hở, Mặt bàn chịu hóa chất nhẹ, chịu lực tốt, kính cường lực mica trong suốt.

Trang bị những phụ kiện tối ưu vận hành

Clean bench của Airtech Thế Long được trang bị những phụ kiện tối ưu quá trình vận hành như đèn LED (giúp quá trình thao tác tối ưu) hoặc đèn khử trùng UV. Ngoài ra, một số đơn vị yêu cầu cao hơn có thể yêu cầu tích hợp thêm các loại Công tắc, ổ cắm, bảng điều khiển an toàn hoặc đồng hồ chênh áp Hepa (tùy chọn).Là một đơn vị với hơn 15 năm kinh nghiệm sản xuất, phân phối các loại thiết bị phòng sạch theo công nghệ Nhật Bản. Clean bench của Airtech Thế Long được đông đảo các đơn vị dược phẩm, y tế, điện tử tin dùng bởi chất lượng sản phẩm tuyệt vời và đặc biệt với mức giá thành vô cùng hợp lý.

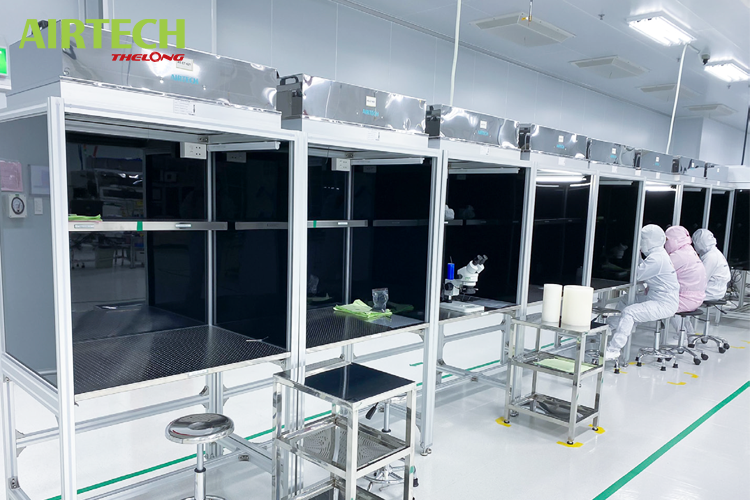

Một số hình ảnh clean bench cho ngành điện tử tại Airtech Thế Long tại Samsung.
