Cleanbooth ISO Class 5 model ATV-CLB-272120

Cleanbooth ISO Class 5 là gì?

Cleanbooth ISO Class 5 là dạng phòng sạch di động được thiết kế theo dạng module, được thiết kế để đạt mức độ sạch theo tiêu chuẩn ISO 14644-1 cấp độ Class 5. Cấp độ ISO Class 5 là cấp độ sạch cao thường được dùng trong các lĩnh vực như y tế, dược phẩm.. Hệ thống này thường sử dụng hệ thống lọc khí Hepa hoặc Ulpa để tạo ra uồng kí một chiều, áp suất dương tạo luồng không khí sạch bên trong clean booth.

Cleanbooth ISO 5 hoạt động dựa trên nguyên lý cấp khí sạch như sau: Không khí bên ngoài được hút vào hệ thống quạt FFU, không khí đi qua bộ lọc Hepa hoặc Ulpa, loại bỏ tới 99.995% bụi siêu mịn và vi khuẩn. Luồng khí sạch được thổi từ trên xuống vùng thao tác (luồng khí một chiều) và duy trì áp suất dương trong buồng sạch giúp ngăn không khí bẩn từ bên ngoài xâm nhập vào buồng sạch.

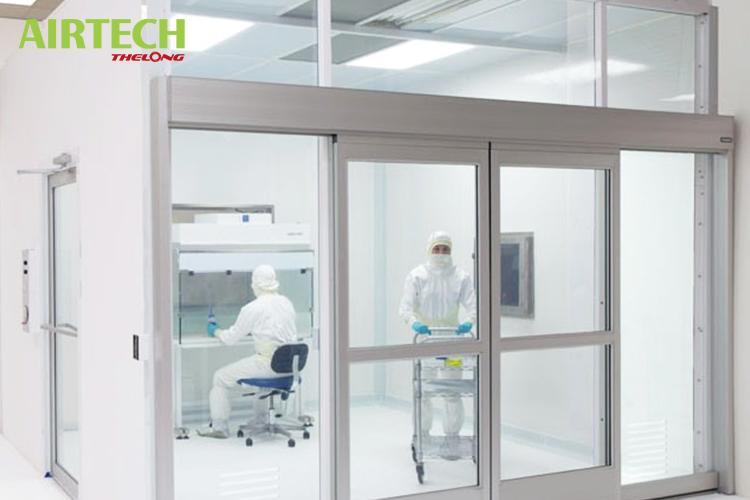

Cleanbooth ISO class 5 phù hợp với ngành có yêu cầu độ sạch cao

Cleanbooth ISO Class 5 có nhiều ưu điểm hơn so với việc xây dựng phòng sạch truyền thống bởi những ưu điểm như:

• Có tính linh hoạt cao, có thể dễ dàng di chuyển và mở rộng đơn giản theo từng yêu cầu của giai đoạn cụ thể
• Chi phí thấp hơn phòng sạch truyền thống
• Dễ dàng bảo hành, bảo trì nếu có yêu cầu.

Mức độ sạch của Clean booth ISO Class 5 theo tiêu chuẩn phòng sạch ISO 14644-1 phải đạt tiêu chuẩn như sau:

Kích thước hạt từ 0.5 µm phải đạt số lượng hạt bụi <3.520 hạt/m3

Kích thước hạt từ 0.3 µm, phải đạt số lượng hạt bụi < 832 hạt/m3

Theo ISO 14644-1, Cleanbooth ISO Class 5 phải đảm bảo:

Kích thước hạt	Giới hạn ISO Class 5
≥ 0.5 µm	≤ 3.520 hạt/m³
≥ 0.3 µm	≤ 832 hạt/m³
≥ 5.0 µm	Gần như 0 hạt/m³

Cấu tạo của Clean booth ISO Class 5

Một chiếc Cleanbooth đạt chuẩn ISO 5 thường có cấu tạo như sau:

Khung và vách: Đây giống như một chiếc khung xương định hình cho toàn bộ hệ thống cleanbooth. Khung của cleanbooth thường được làm từ chất liệu nhôm định hình hoặc inox. Bao quanh là hệ thống vách mica hoặc rèm nhựa PVC. Khung và vách được thiết kế theo dạng modul dễ dàng lắp đặt tiện lợi trong quá trình thu hẹp hoặc mở rộng diện tích thao tác.

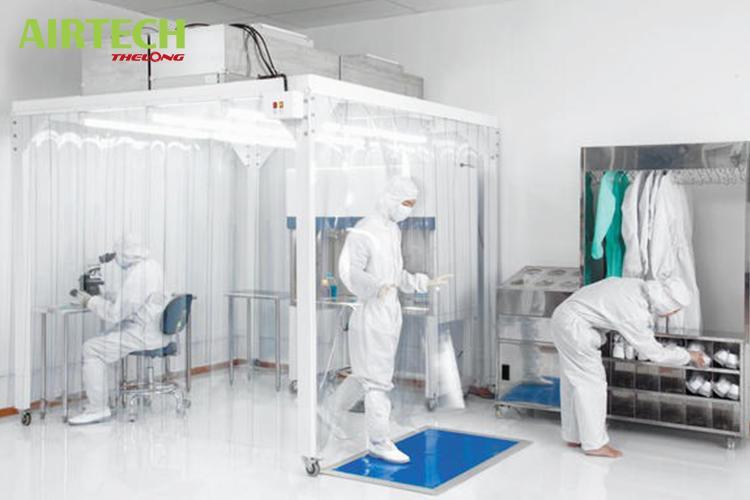

Hình ảnh rèm PVC thường sử dụng để làm vách của cleanbooth

Hệ thống lọc khí: Hệ thống lọc khí được ví như trái tim của cả hệ thống cleanbooth có vai trò lọc và thổi không khí sạch vào bên trong. Hệ thống lọc khí được cấu tạo từ hệ thống FFU (Fan Filter Unit) gắn trên trần, bên trong là các bộ lọc HEPA H13, H14 hoặc ULPA giúp mang đến luồng không khí sạch bên trong cleanbooth. Hệ thống FFU phải được bố trí, lắp đặt đảm bảo cho tốc độ gió laminar từ 0.45 (m/s) ± 20% và phải đảm đủ số lượng cần thiết.

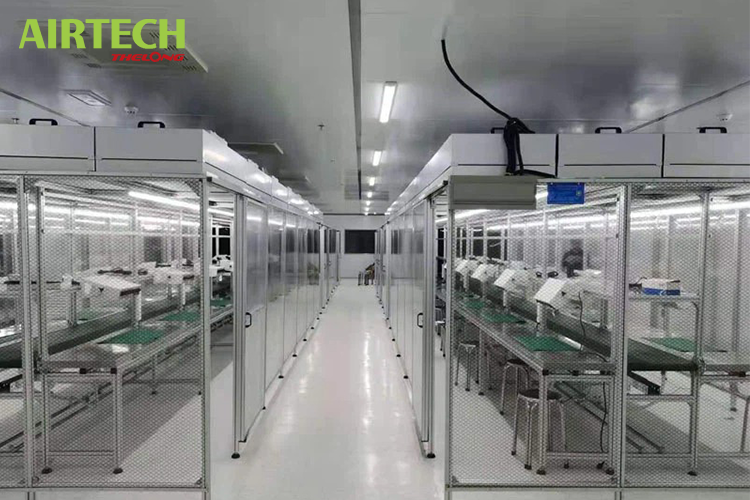

Hệ thống lọc khí FFU thường được gắn trên trần clean booth

Các thiết bị phụ trợ: Ngoài các thành phần cơ bản, cleanbooth còn có thể thêm một số thiết bị phụ trợ khác đi kèm như: Pass box, đồng hồ chênh áp, air shower, hệ thống điều hòa không khí…

Những yêu cầu kỹ thuật của cleanbooth ISO 5

Một chiếc cleanbooth ISO Class 5 đạt chuẩn kỹ thuật là một chiếc cleanbooth phải đảm bảo những tiêu chuẩn kỹ thuật như sau:

Nồng độ hạt bụi theo ISO 14644-1

Theo tiêu chuẩn ISO 14611-1, nồng độ hạt bụi trong clean booth ISO 5 phải đảm bảo yêu cầu sau:

Kích thước hạt	Giới hạn tối đa
≥ 0.5 µm	≤ 3,520 hạt/m³
≥ 1.0 µm	≤ 832 hạt/m³
≥ 5.0 µm	Không đo (vì quá thấp)

Đây là một trong những thông số quan trọng nhất để đánh giá độ chuẩn kỹ thuật của ISO Class 5. Nếu nồng độ hạt bụi không đạt chuẩn thì sẽ không đạt chuẩn ISO Class 5.

Hệ thống FFU đạt chuẩn

Để đạt chuẩn mức sạch ISO Class 5, Cleanbooth bắt buộc phải dùng các loại bộ lọc Hepa H13, H14 hoặc Ulpa. Màng lọc Hepa H14, hiệu suất ≥ 99.995% @ 0.3 µm hoặc sử dụng màng lọc Hepa Ulpa U15-U17 (Đạt hiệu suất 99.9995%-99.999995% với các hạt từ 0.12 µm).

Ngoài ra, các loại quạt FFU cần phải chạy ổn định, tiếng ồn thấp, không rung và số lượng FFU cần phù hợp với diện tích của phòng đảm bảo tốc độ gió thổi xuống từ 0.3-0.45 m/s. Đây là mức tốc độ gió đảm bảo độ sạch ISO Class 5.

Tốc độ dòng khí – Điều kiện luồng khí

Cleanbooth ISO Class 5 được thiết kế theo dạng dòng khí một chiều (laminar flow) với tốc độ gió đạt chuẩn từ 0.3-0.45 m/s. Điều kiện dòng khí phải đi thẳng từ trên xuống dưới theo phương thẳng đứng không được tạo ra luồng khí xoáy. Đây cũng là điểm nhấn kỹ thuật quan trọng của một chiếc cleanbooth đạt chuẩn.

Áp suất trong cleanbooth

Áp suất trong cleanbooth đảm bảo phải là áp suất dương từ +10 đến +20 Pa. Đây là mức áp suất tối thiểu để duy trì độ sạch trong clean booth.

Kết cấu và vật liệu đạt chuẩn phòng sạch

Các loại vật liệu sử dụng để tạo nên một chiếc cleanbooth phải là những loại vật liệu đạt chuẩn. Các loại khung nên được làm bằng những vật liệu như:inox, nhôm định hình hoặc thép sơn tĩnh điện. Vách nên làm bằng những vật liệu như: Mica, rèm PVC hoặc các loại vật liệu khác.

Tát cả các loại vật liệu, kết cấu trong clean booth ISO 5 yêu cầu không khe hở lọt bụi đồng thời bề mặt nhẵn, chống bám khuẩn, có thể dễ dàng vệ sinh.

Độ ồn và độ rung

Cleanbooth ISO 5 cần đảm bảo độ ồn <65 dB, độ rung ở mức an toàn để không làm ảnh hưởng đến quá trình thao tác trong buồng.

Clean booth ISO 5 phù hợp với những ngành nào?

Cleanbooth ISO 5 là dạng cleanbooth có độ sạch tương đối cao, chính vì vậy chi phí để làm chiếc cleanbooth này cũng không hề rẻ. Điều đó cho thấy cleanbooth ISO 5 chỉ thực sự phù hợp với một số ngành đòi hỏi môi trường sạch nhưng không muốn làm phòng sạch cố định như:

Các sản phẩm/lĩnh vực yêu cầu vô trùng cao:

• Phòng thí nghiệm vi sinh – sinh học phân tử
• Phòng nghiên cứu IVF
• Phòng lắp ráp linh kiện điện tử có độ chính xác cao
• Phòng sạch kiểm nghiệm dược phẩm
• Các khu vực tinh khiết trong nhà máy

Tạo khu vực “phòng sạch trong phòng sạch”

Ví dụ khi cần tạo khu vực sạch ISO 5 trong phòng sạch ISO 7 để thao tác, có thể ứng dụng trong các ngành như: vi điện tử, sản xuất chip, IVF, sinh học phân tử, dược phẩm vô trùng, thiết bị y tế…

Thông số kỹ thuật, bản vẽ cleanbooth model ATV-CLB-272120

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật, bản vẽ cleanbooth model ATV-CLB-272120 như sau:

Đặc điểm kỹ thuật	Chi tiết
Model	ATV-CLB-272120
Độ sạch	ISO 5 (class100) kích thước hạt tiêu chuẩn 0.3 μm, khi hoàn thành sản phẩm
Hệ lọc	Bộ lọc chính HEPA H13, H14
Lưu lượng	90 m3/ phút
Tốc độ gió cao	0.37 m/s (Có thể thay đổi trong quá trình HĐ)
Tốc độ gió thấp	0.2 m/s (Có thể thay đổi trong quá trình HĐ)
Số lần trao đổi khí	445 lần / giờ
Nguồn cấp	AC 220V 1 pha 50 /60 HZ
Công suất	1360 W
Cân nặng	275 Kg
Sự chiếu sáng	40W cho 1 đèn x 4 đèn
Xây dựng	Bảng điện Inox 304, xung quanh bằng PVC chống tĩnh điện. Khung bằng thanh nhôm định hình



Giá cleanbooth ISO 5 bao nhiêu? Những yếu tố ảnh hưởng đến giá thành clean booth

Sẽ không có một mức giá chung cho cleanbooth ISO 5. Giá thành clean booth phụ thuộc vào từng ngành, diện tích, các thông số kỹ thuật yêu cầu. Airtech Thế Long có thể tóm tắt những yếu tố ảnh hưởng đến giá thành Cleanbooth ISO 5 như sau:

1. Diện tích, kích thước: Đây là yếu tố ảnh hưởng đến giá thành cleanbooth nhiều nhất. Cleanbooth càng lớn, vật liệu sử dụng càng nhiều, số lượng FFU/HEPA cần nhiều hơn, chi phí để làm cleanbooth sẽ tăng lên đáng kể.
2. Số lượng & chất lượng FFU / HEPA / ULPA: Để đạt được độ sạch ISO Class 5 thì cần một hệ thống lọc không khí đủ cả số lượng lẫn chất lượng, điều đó ảnh hưởng không nhỏ đến giá thành của cleanbooth.
3. Vật liệu khung / vách / rèm / panel: Tùy vào vật liệu mà quý khách yêu cầu mà giá thành cleanbooth cũng sẽ khác nhau. Ví dụ khung làm bằng inox sẽ có giá thành đắt hơn vật liệu khung làm bằng chất liệu nhôm, Các loại rèm PVC sẽ có giá thành rẻ hơn so với vách làm bằng mica…
4. Yêu cầu kỹ thuật đặc biệt: áp suất, nhiệt độ, độ ẩm, kiểm soát vi sinh, UV tiệt trùng, pass-box, giám sát, điều hòa, BMS…

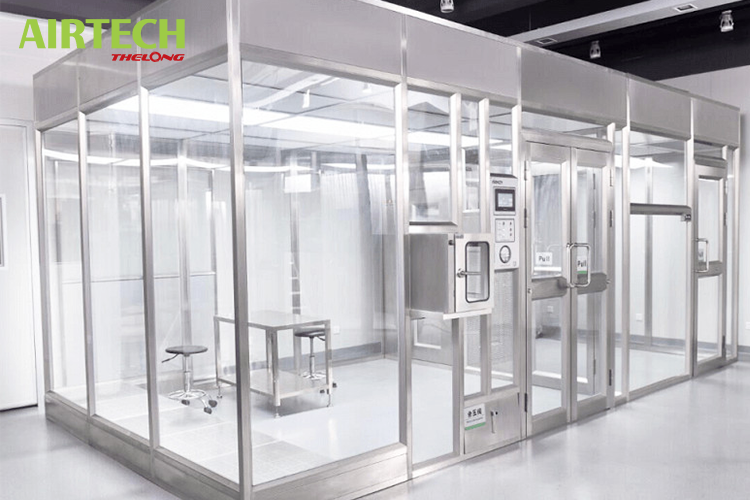

Có rất nhiều yếu tố ảnh hưởng đến giá thành của clean booth ISO Class 5

Airtech Thế Long – nhà sản xuất cleanbooth uy tín hàng đầu Việt Nam

Với tư cách là nhà thầu phòng sạch uy tín hàng đầu hiện nay, Airtech Thế Long tự hào là đơn vị duy nhất tại Việt Nam sản xuất được clean booth theo công nghệ của tập đoàn Airtech Nhật Bản.

Chúng tôi tự hào là cung cấp ra thị trường hàng trăm chiếc cleanbooth khác nhau, đáp ứng các nhu cầu cần không gian sạch trong các ngành: điện tử, dược phẩm, y tế….

Một số hình ảnh cleanbooth airtech thế long bàn giao đến khách hàng
