Clean booth ISO Class 5 model ATV-CLB-272020D5

Clean booth ISO Class 5 là gì?

Clean booth ISO Class 5 là một cấu trúc không gian giống như một chiếc phòng được tạo ra để kiểm soát khu vực bên trong, tạo ra một môi trường tinh khiết, an toàn, phục vụ cho các ngành: điện tử, y tế, thực phẩm, dược phẩm…

Môi trường bên trong clean booth được kiểm soát nghiêm ngặt về các nồng độ hạt bụi trong không khí nhờ hệ thống lọc không khí (FFU) lắp trực tiếp trên trần. Hệ thống lọc khí này có chức năng hút không khí vào đi qua màng lọc và thổi luồng không khí sạch vào bên trong clean booth.

Không giống như xây dựng phòng sạch truyền thống: Clean booth sử dụng hệ thống khung nhôm định hình (hoặc inox 304) tích hợp rèm PVC hoặc panel, mica bao quanh tạo ra dòng khí một chiều laminar flow 0.45 m/s cho phòng sạch.

Ưu điểm của Clean booth ISO Class 5 so với phòng sạch truyền thống

Clean booth ISO Class 5 – phòng sạch di động là một giải pháp tiết kiệm chi phí hơn so với phòng sạch truyền thống bởi những ưu điểm sau

• Tối ưu chi phí vận hành (tiết kiệm điện)
• Thời gian lắp đặt, thi công nhanh chóng
• Phù hợp với những bên muốn mở rộng quy mô sản xuất trong thời gian nhanh chóng
• Tiết kiệm chi phí so với phòng sạch truyền thống.

Tuy nhiên clean booth ISO Class 5 là dạng clean booth có yêu cầu kỹ thuật tương đối cao và không phải đơn vị nào cũng thi công được. Quý khách nên lựa chọn nhà thầu có kinh nghiệm thi công lâu năm để thi công dạng phòng sạch di động kỹ thuật cao này.

Tiêu chuẩn kỹ thuật của Clean booth Class ISO 5

Clean booth ISO Class 5 là dạng tiêu chuẩn clean booth có yêu cầu tương đối cao, một số yêu cầu kỹ thuật của clean booth ISO 5 như sau:

Một chiếc cleanbooth ISO Class 5 đạt chuẩn kỹ thuật là một chiếc clean booth phải đảm bảo những tiêu chuẩn kỹ thuật như sau:

Nồng độ hạt bụi theo ISO 14644-1

Theo tiêu chuẩn ISO 14611-1, nồng độ hạt bụi trong clean booth ISO 5 phải đảm bảo yêu cầu sau:

Kích thước hạt	Giới hạn tối đa
≥ 0.5 µm	≤ 3,520 hạt/m³
≥ 1.0 µm	≤ 832 hạt/m³
≥ 5.0 µm	Không đo (vì quá thấp)

Đây là một trong những thông số quan trọng nhất để đánh giá độ chuẩn kỹ thuật của ISO Class 5. Nếu nồng độ hạt bụi không đạt chuẩn thì sẽ không đạt chuẩn ISO Class 5.

Hệ thống FFU đạt chuẩn

Để đạt chuẩn mức sạch ISO Class 5, Clean booth bắt buộc phải dùng các loại bộ lọc Hepa H13, H14 hoặc Ulpa. Màng lọc Hepa H14, hiệu suất ≥ 99.995% @ 0.3 µm hoặc sử dụng màng lọc Hepa Ulpa U15-U17 (Đạt hiệu suất 99.9995%-99.999995% với các hạt từ 0.12 µm).

Tốc độ dòng khí – Điều kiện luồng khí

Clean booth ISO Class 5 được thiết kế theo dạng dòng khí một chiều (laminar flow) với tốc độ gió đạt chuẩn từ 0.3-0.45 m/s. Điều kiện dòng khí phải đi thẳng từ trên xuống dưới theo phương thẳng đứng không được tạo ra luồng khí xoáy. Đây cũng là điểm nhấn kỹ thuật quan trọng của một chiếc clean booth đạt chuẩn.

Áp suất trong cleanbooth

Áp suất trong clean booth đảm bảo phải là áp suất dương từ +10 đến +20 Pa. Đây là mức áp suất tối thiểu để duy trì độ sạch trong clean booth.

Kết cấu và vật liệu đạt chuẩn phòng sạch

Các loại vật liệu sử dụng để tạo nên một chiếc clean booth phải là những loại vật liệu đạt chuẩn. Các loại khung nên được làm bằng những vật liệu như:inox, nhôm định hình hoặc thép sơn tĩnh điện. Vách nên làm bằng những vật liệu như: Mica, rèm PVC hoặc các loại vật liệu khác.

Tát cả các loại vật liệu, kết cấu trong clean booth ISO 5 yêu cầu không khe hở lọt bụi đồng thời bề mặt nhẵn, chống bám khuẩn, có thể dễ dàng vệ sinh.

Độ ồn và độ rung

Cleanbooth ISO 5 cần đảm bảo độ ồn <65 dB, độ rung ở mức an toàn để không làm ảnh hưởng đến quá trình thao tác trong buồng.

Ứng dụng của clean booth ISO Class 5 model  ATV-CLB-272020D5

Clean booth ISO Class 5 là dạng phòng sạch có yêu cầu kỹ thuật tương đối cao với giới hạn bụi từ ≤ 3.520 hạt ≥ 0.5 µm/m³. Dưới đây là ứng dụng cụ thể của Clean booth ISO Class 5 đối với từng ngành cụ thể.

Ngành bán dẫn – điện tử – lắp ráp linh kiện điện tử chính xác

• Lắp ráp chip bán dẫn, IC, PCB độ phân giải cao

• Sản xuất cảm biến, linh kiện quang học, module camera

• Kiểm tra – đo lường linh kiện vi điện tử

Ngành y tế – thiết bị y tế

• Lắp ráp kim tiêm, catheter, stent

• Sản xuất dụng cụ phẫu thuật chính xác

• Đóng gói cuối (final packaging) thiết bị y tế vô trùng

Ngành dược phẩm – sinh học

• Khu vực cân – chia nguyên liệu tinh khiết

• Pha chế vô trùng (aseptic handling)

• Đóng lọ, đóng ống thuốc tiêm

• Khu vực thao tác mẫu sinh học nhạy cảm

Phòng thí nghiệm – nghiên cứu R&D

• Phòng thí nghiệm sinh học phân tử, PCR

• Chuẩn bị mẫu phân tích vi lượng

• Nuôi cấy tế bào, IVF, phôi học

Ngành quang học – cơ khí chính xác cao

• Lắp ráp thấu kính, laser, thiết bị đo quang

• Gia công – kiểm tra linh kiện cơ khí micron

• Phủ coating, xử lý bề mặt nhạy bụi

Thông số kỹ thuật, bản vẽ của clean booth ISO Class 5 model ATV-CLB-272020D5

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật, bản vẽ clean booth ISO Class 5 như sau:



Airtech Thế Long – đơn vị sản xuất Clean booth uy tín hàng đầu hiện nay

Với tư cách là nhà thầu phòng sạch uy tín hàng đầu hiện nay, Airtech Thế Long tự hào là đơn vị duy nhất tại Việt Nam sản xuất được clean booth theo công nghệ của tập đoàn Airtech Nhật Bản.

Chúng tôi tự hào là cung cấp ra thị trường hàng trăm chiếc cleanbooth khác nhau, đáp ứng các nhu cầu cần không gian sạch trong các ngành: điện tử, dược phẩm, y tế….

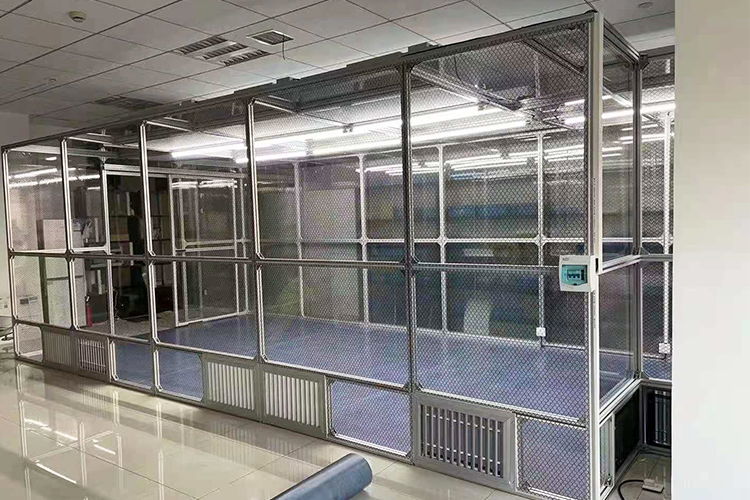

Một số hình ảnh clean booth airtech thế long bàn giao đến khách hàng

Nếu quý khách có nhu cầu thiết kế, tư vấn các loại cleanbooth ISO 6, vui lòng liên hệ với chúng tôi qua
