Clean booth ISO Class 6 model ATV-CLB-272020D6

Clean booth ISO class 6 là gì?

Clean booth ISO Class 6 là một cấu trúc không gian giống như một chiếc phòng được tạo ra để kiểm soát khu vực bên trong, tạo ra một môi trường tinh khiết, an toàn, phục vụ cho các ngành: điện tử, y tế, thực phẩm, dược phẩm…

Môi trường bên trong clean booth được kiểm soát nghiêm ngặt về các nồng hộ hạt bụi trong không khí nhờ hệ thống lọc không khí (FFU) lắp trực tiếp trên trần. Hệ thống lọc khí này có chức năng hút và thổi không khí từ bên ngoài vào trong phòng sạch.

Clean booth ISO 6 là giải pháp tiết kiệm chi phí cho những doanh nghiệp muốn tạo ra khoảng không gian sạch mà không cần phải xây dựng phòng sạch truyền thống.

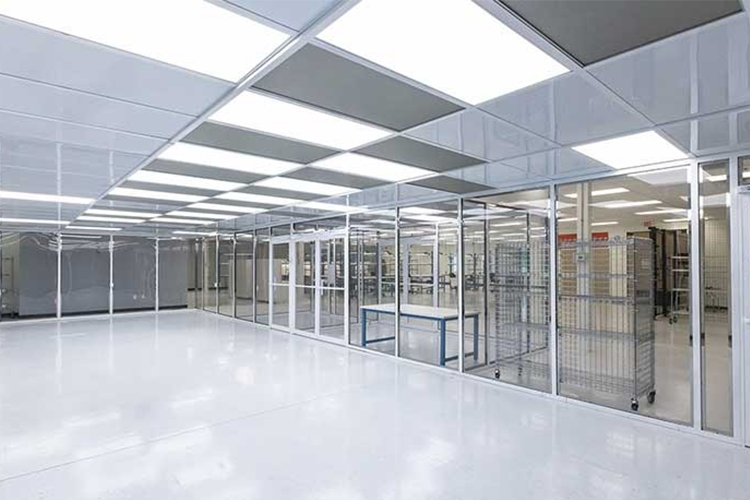

Môi trường clean booth ISO Class 6 phù hợp với các đơn vị tiết kiệm chi phí sản xuất

Tại sao Clean booth là giải pháp tối ưu?

Clean booth là một giải pháp tương đối tối ưu với các doanh nghiệp như: Doanh nghiệp SME, Phòng R&D; Dây chuyền mới thử nghiệm…bởi những ưu điểm như:

Chi phí xây dựng thấp

Trong khi phòng sạch truyền thống cần xây dựng thường khá cao bởi lẽ cần phải nhiều hệ thống phức tạp như: tường, trần, panel, các hệ thống HVAC trung tâm, các phòng đệm (air shower, pass box, phòng kỹ thuật riêng…)

Trong khi đó clean booth chỉ cần xây dựng với các khu vực làm sạch cần thiết với các thành phần chính như: Khung nhôm/inox…, hệ thống FFU, Hepa kết hợp với các màn PVC hoặc panel nhẹ, sàn Vinyl (nếu cần). Chi phí xây dựng Clean booth thường chỉ bằng 30% – 60% so với phòng sạch cố định.

Lắp đặt nhanh, dễ di dời, linh hoạt mở rộng

Một phòng sạch truyền thống thường thi công mất 4-8 tuần (thường là hơn) phải gắn liền với kết cấu nhà xưởng, và gần như không thể di dời nguyên trạng. Clean booth có thời gian lắp đặt ngắn với cấu trúc modular dễ dàng lắp ghép, có thể tháo lắp di chuyển sang các vị trí khác khi cần thiết hoặc dễ dàng.

Ngoài ra, clean booth còn có thể dễ dàng mở rộng diện tích bằng cách lắp đặt thêm module, FFU khi cần thiết…

Chính vì vậy clean booth đặc biệt thích hợp với các trường hợp muốn thiết kế clean booth mà không muốn gián đoạn quy trình sản xuất như:

• Thay đổi layout nhà xưởng

• Tăng giảm quy mô sản xuất

• Thuê mặt bằng ngắn hạn

• Di dời nhà máy.

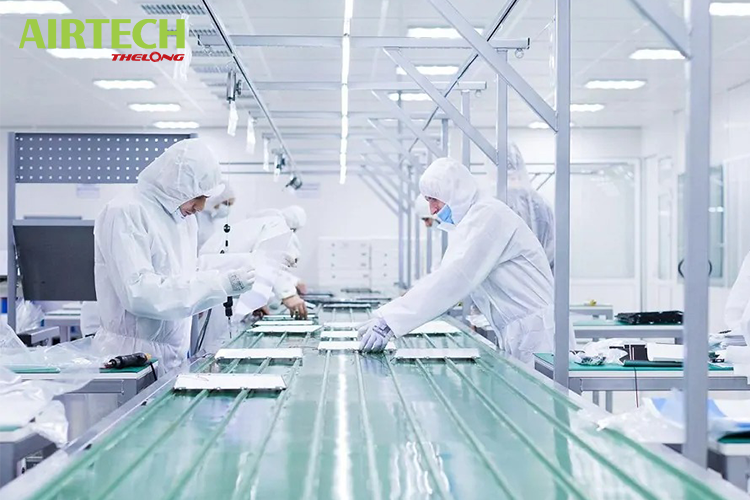

Clean booth thích hợp khi mở rộng quy mô sản xuất

Tiết kiệm điện năng do chỉ làm sạch khu vực cần thiết

Phòng sạch truyền thống phải xử lý toàn bộ không gian như: trần, tường, sàn, cùng hệ thống HVAC công suất cao… nên cần tiêu tốn nhiều điện, chạy liên tục để duy trì áp suất và cấp độ sạch.

Trong khi đó Clean booth chỉ làm sạch phạm vi vài chục m2, sử dụng hệ thống FFU độc lập (tiêu thụ thấp hơn AHU trung tâm). Chính vì vậy điện năng tiêu thụ giảm từ 40–70% so với phòng sạch truyền thống (tuỳ quy mô). Điều này đặc biệt quan trọng cho các nhà máy hoạt động 24/7.

Yêu cầu kỹ thuật của Clean booth ISO class 6

Clean booth ISO Class 6 đạt chuẩn kỹ thuật là loại clean booth đáp ứng được những tiêu chuẩn như sau:

Tiêu chuẩn chất lượng không khí

Theo tiêu chuẩn phòng sạch ISO Class 6, chất lượng không khí trong phòng sạch Clean booth ISO 6 được đo bằng số hạt bụi tối thiểu/1m3.

Với các hạt 0.5 ≥ µm, phải đáp ứng số lượng 35.200 hạt/m3

Với các hạt ≥ 0.3 µm và ≥ 0.1 µm, thì tùy thuộc vào kiểm tra theo yêu cầu của dự án.

Hệ thống xử lý không khí (HVAC/FFU/Filter)

Hệ thống xử lý không khí đóng vai trò như là trái tim của chiếc clean booth. Trong đó số lượng và vị trí của từng FFU phải được thiết kế phù hợp để đạt tốc độ lưu lượng gió, tạo ra luồng không khí sạch bên trong Clean booth.

Bộ lọc khí Hepa H13 được sử dụng với bộ lọc khí FFU giúp tăng hiệu quả lọc khí, nếu cần dạng lọc khí cao cấp hơn, quý khách nên cân nhắc sử dụng bộ lọc khí Hepa H14.

Tốc độ gió tại mặt làm việc

Đề xuất từ 0.30 -0.5 m/s cho vùng laminar, tùy ứng dụng điều chỉnh.

Lưu lượng trao đổi không khí

Lưu lượng trao đổi không khí cho clean booth thường trong khoảng 30-120 ACH tùy thế tích, công việc và thiết kế.

Vật liệu, kết cấu và bề mặt

Vật liệu, kết cấu, bề mặt trong clean booth thường phải đạt chuẩn theo yêu cầu kỹ thuật sau:

Khung&vách: Làm bằng những vật liệu bền bỉ, chịu lực như nhôm định hình, hoặc khung inox

Bề mặt vật liệu: Đảm bảo nhẵn, không góc cạnh, không tích tụ bụi bẩn

Sàn: Vinyl chống tĩnh điện hoặc sàn panel dễ làm sạch, tránh các khe hở để hạn chế tích tụ bụi.

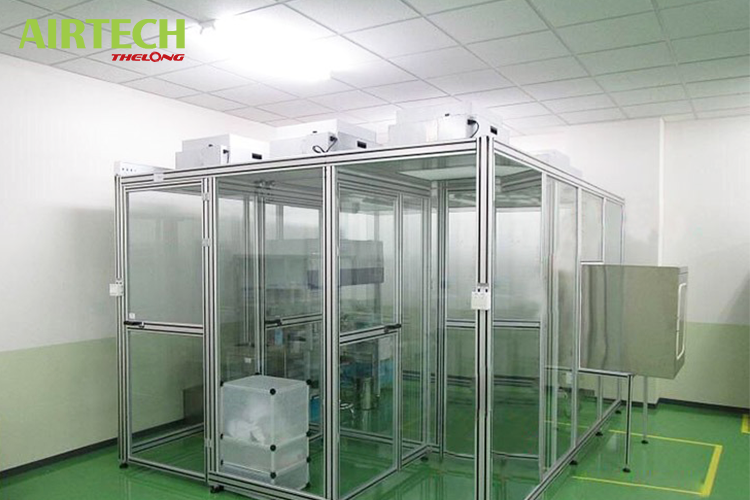

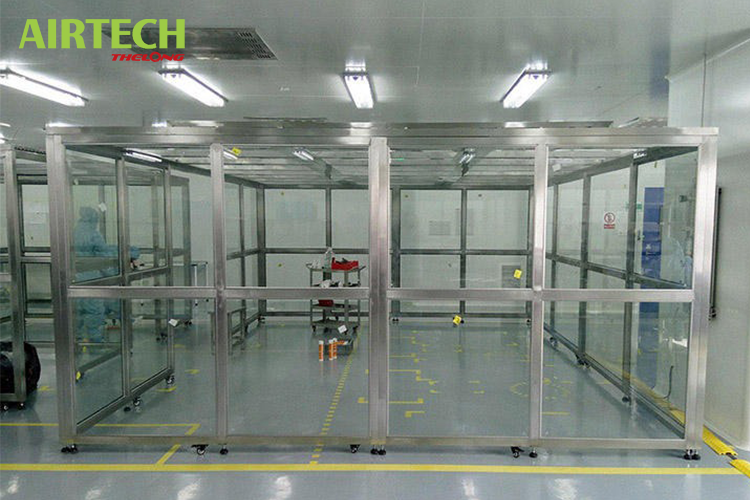

Hình ảnh clean booth làm bằng chất liệu khung nhôm định hình

Điều kiện môi trường (nhiệt độ / độ ẩm / ánh sáng)

Điều kiện môi trường cũng là một mốc vô cùng quan trọng khi vận hành clean booth

Nhiệt độ vận hành tiêu chuẩn (tham khảo): 20-24 °C tùy ngành có thể yêu cầu +/-1-2 °C

Độ ẩm tương đối (RH): thường 30-60%, với những ngành yêu cầu khắt khe (như điện tử) cần yêu cầu độ ẩm khắt khe hơn.

Ánh sáng: Ánh sáng trong clean booth phải đảm bảo đạt chuẩn từ 500 Lux hoặc tùy theo yêu cầu của từng ngành.

Độ ồn: Trong Clean booth cần được kiểm soát độ ồn để đảm bảo ổn định khi vận hành, độ ồn tối thiểu nên đạt < 65 dBA ở vị trí làm việc.

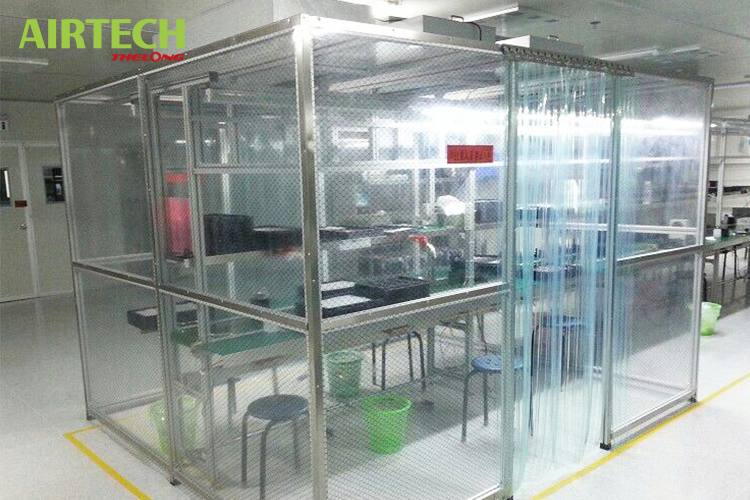

Clean booth phải đảm bảo độ sáng khi vận hành

Clean booth ISO Class 6 phù hợp với đơn vị nào?

Clean booth ISO Class 6 phù hợp với các môi trường yêu cầu độ sạch từ mức thấp đến trung bình mà không cần xây dựng phòng sạch truyền thống. Cụ thể trong các ngành như:

Nhà máy sản xuất linh kiện điện tử – bán dẫn: Nhà máy lắp ráp linh kiện điện tử, kiểm tra bo mạch PCB, sản xuất module điện tử, lắp ráp thiết bị điện tử tiêu dùng. Ngành thiết bị điện tử thường xuyên sử dụng clean booth bởi lý do thường xuyên tăng quy mô, diện tích khi mở rộng.

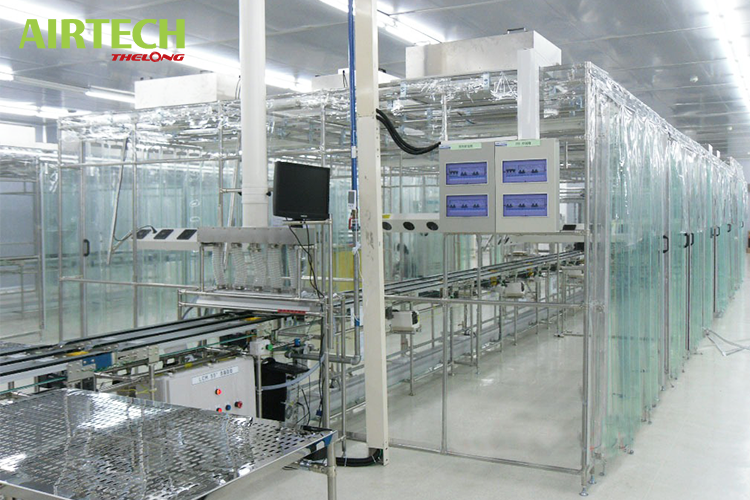

Clean booth ISO Class 6 ứng dụng vô cùng phổ biến trong ngành điện tử, quang học

Nhà máy sản xuất, đóng gói dược phẩm và thực phẩm chức năng: Clean booth ISO Class 6 phù hợp với nhiều khu vực như: cân, chia nguyên liệu; pha, chế thứ cấp, khu sản xuất bán thành phẩm…

Phòng thí nghiệm, trung tâm R&D: Clean booth ISO Class 6 phù hợp với các phòng phân tích mẫu;  phòng nuôi cấy (không cần yêu cầu vô trùng tuyệt đối); phòng chuẩn bị mẫu… Clean booth trong trường hợp này giúp giảm nguy cơ nhiễm chéo mẫu thử, ổn định độ sạch môi trường cho kết quả thí nghiệm chính xác hơn.

Cơ sở y tế – thiết bị y sinh: Dạng phòng sạch di động này phù hợp để lắp ráp dụng cụ y tế, kiểm tra, hiệu chuẩn thiết bị, đóng gói sản phẩm vô trùng, khu xử lý vật tư y tế…

Cơ sở sản xuất thiết bị quang học – cơ khí chính xác: Các dạng phòng sạch di động Clean booth ISO Class 6 phù hợp cho việc sản xuất, lắp ráp ống kính; sản xuất cảm biến, gia công linh kiện micro hoặc hiệu chuẩn các thiết bị có độ chính xác cao.

Tóm lại Clean booth ISO Class 6 thích hợp với các doanh nghiệp cần mở rộng, cải tạo trong thời gian nhanh chóng các khu vực sản xuất (Nhà máy đang vận hành nhưng cần thêm khu vực sạch tạm thời hoặc cần khu vực riêng cho dự án nghiên cứu mới…)

Thông số kỹ thuật, bản vẽ clean booth ISO Class 6 model ATV-CLB-272020D6

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật bản vẽ clean booth ISO Class 6 model ATV-CLB-272020D6 như sau:

Đặc điểm kỹ thuật	Thông số kỹ thuật
Model	ATV-CLB-272020D6
Độ sạch	ISO 6 (class1000) kích thước hạt tiêu chuẩn 0.3 μm, khi hoàn thành sản phẩm
Hệ lọc	Bộ lọc chính HEPA H13, H14
Lưu lượng	30 m3/ phút
Tốc độ gió cao	0.37 m/s (Có thể thay đổi trong quá trình HĐ)
Tốc độ gió thấp	0.2 m/s (Có thể thay đổi trong quá trình HĐ)
Số lần trao đổi khí	123 lần / giờ
Nguồn cấp	AC 220V 1 pha 50 /60 HZ
Công suất	560 W
Cân nặng	190 Kg
Chiếu sáng	40W cho 1 đèn x 4 đèn
Kết cấu	Bảng điện Inox 304, xung quanh bằng PVC chống tĩnh điện. Khung bằng thanh nhôm định hình

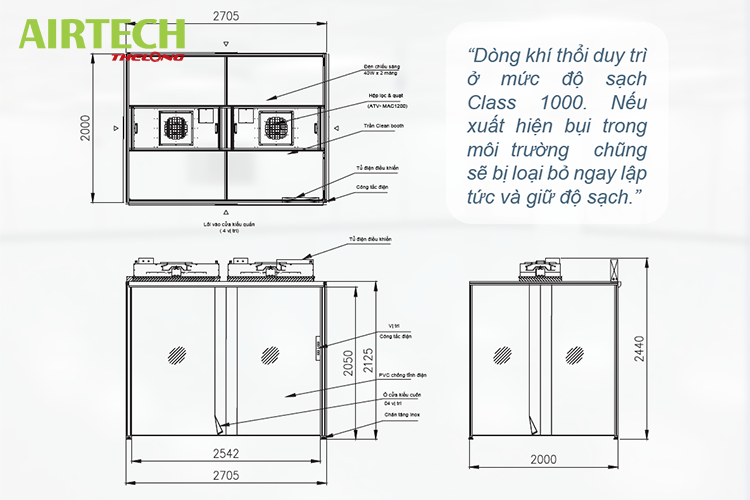

Bản vẽ kỹ thuật clean booth ISO Class 6

Airtech Thế Long – nhà sản xuất clean booth uy tín hàng đầu Việt Nam.

Với tư cách là nhà thầu phòng sạch uy tín hàng đầu hiện nay, Airtech Thế Long tự hào là đơn vị duy nhất tại Việt Nam sản xuất được clean booth theo công nghệ của tập đoàn Airtech Nhật Bản.

Chúng tôi tự hào là cung cấp ra thị trường hàng trăm chiếc cleanbooth khác nhau, đáp ứng các nhu cầu cần không gian sạch trong các ngành: điện tử, dược phẩm, y tế….

Một số hình ảnh clean booth airtech thế long bàn giao đến khách hàng
