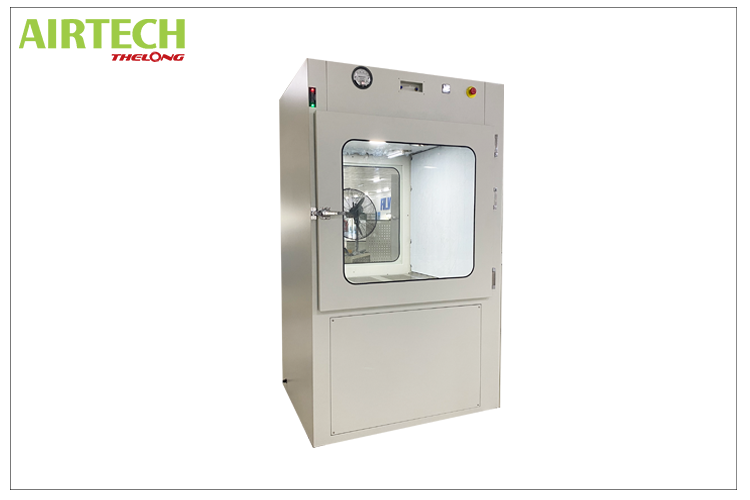

Dynamic pass box model PB-1

Dynamic pass box là gì?

Dynamic pass box hay còn gọi là hộp chuyển hàng động là một loại thiết bị chuyên dụng trong phòng sạch thường được sử dụng để trung chuyển vật liệu giữa hai khu vực có cấp độ sạch khác nhau.

Dynamic pass box hay dạng pass box thổi khí là một dạng pass box được cải tiến hơn so với các loại dynamic pass box dạng thông thường. Ngoài chức năng chung chuyển hàng qua phòng bẩn và phòng sạch, dynamic pass box còn được tích hợp hệ thống quạt, lọc, giúp tạo luồng khí áp lực dương bên trong buồng để loại bỏ bụi bẩn của vật mẫu trước khi đi vào phòng sạch.

Dynamic pass box được cải tiến hơn hẳn so với các loại pass box thông thường khác

Dynamic pass box giúp duy trì độ sạch trong phòng sạch ở mức độ cao, chính vì vậy dynamic pass box được ứng dụng vô cùng phổ biến trong các ngành như y tế, dược phẩm…

Cấu tạo của dynamic pass box model PB-1

Dynamic pass box model PB-1 có cấu tạo như sau:

Khung, vỏ: Thường được làm bằng chất liệu inox 304 hoặc thép sơn tĩnh điện để đảm bảo độ bền, chống ăn mòn đồng thời dễ dàng vệ sinh, lau chùi.

Hệ thống lọc, quạt Hepa: Đây là điểm cấu tạo đặc biệt của dynamic pass box so với pass box thông thường, bao gồm:

Quạt: Hệ thống quạt giúp hút, đẩy không khí sạch vào bên trong hộp.

Bộ lọc thô, bộ lọc Hepa: Bộ lọc thô có tác dụng loại bỏ các loại hạt bụi lớn trước khi đi qua bộ lọc HEPA, giúp bảo vệ tuổi thọ của bộ lọc chính. Bộ lọc HEPA có tác dụng loại bỏ các hạt bụi có kích thước siêu nhỏ (chỉ từ 0.3 micromet), đảm bảo không khí sạch đi vào hộp chuyển hàng.

Hệ thống khóa liên động:  Hệ thống khóa liên động đảm bảo chỉ có 1 cửa được mở tại cùng một thời điểm, giúp duy trì độ sạch trong phòng sạch ở mức tối đa.

Bảng điều khiển: Bảng điều khiển cho phép người dùng điều khiển các chức năng như: bật, tắt đèn UV, quạt, cho phép trạng thái hoạt động và hiển thị chênh áp…

Đồng hồ chênh áp: Đo và hiển thị sự chênh lệch áp suất giữa 2 bên đồng thời giúp theo dõi thời gian cần thay thế lọc khi cần thiết

Đèn UV diệt khuẩn (tích hợp nếu cần): Một số loại dynamic pass box còn có thể tích hợp thêm đèn UV diệt khuẩn giúp tăng cường độ sạch cho vật phẩm trước khi mang vào trong phòng sạch.

Cấu tạo dynamic pass box

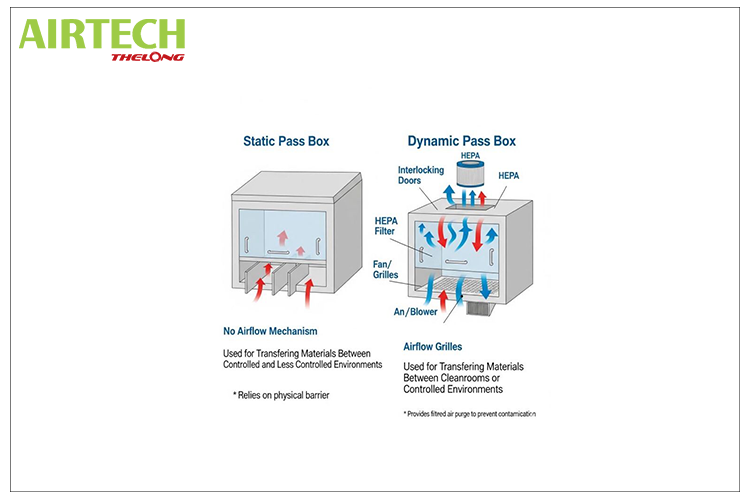

Ưu điểm của dynamic pass box so với các loại pass box thông thường.

Dynamic pass box có nhiều ưu điểm hơn so với các loại pass box thông thường khác ở những khía cạnh sau:

Kiểm soát áp lực & hạn chế nhiễm bẩn tốt hơn.

Dynamic pass box có hệ thống quạt, vòi phun khí tích hợp các loại lọc thô, lọc Hepa giúp tạo ra luồng khí sạch một chiều bên trong hộp chuyển hàng phòng sạch. Luồng khí sạch này đẩy bụi ra ngoài, không cho bụi lơ lửng bám lên vật liệu, giúp tăng cường độ sạch. Chính vì vậy loại pass box này rất phù hợp cho các phòng sạch yêu cầu từ (ISO 5, ISO 6) trong các ngành như: sản xuất chip, vi mạch, dược phẩm vô trùng , y tế, vi sinh…

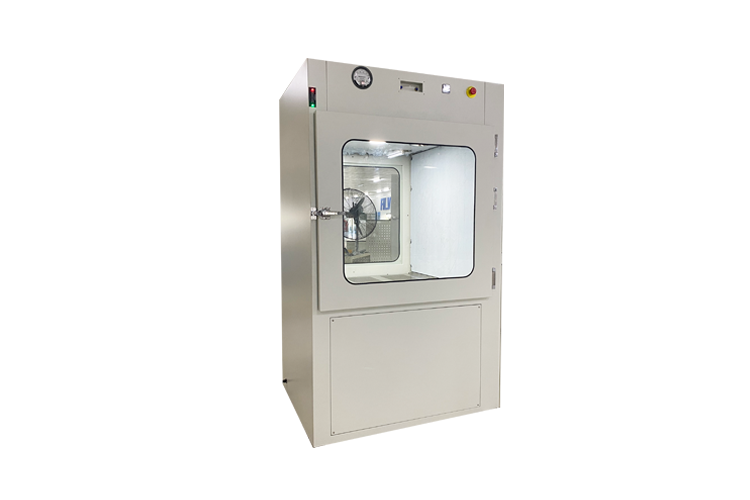

Luồng khí sạch trong dynamic pass box ổn định hơn so với các loại pass box thông thường

Giảm chênh áp khi mở cửa (an toàn hơn cho phòng sạch)

Sử dụng dynamic pass box giúp cân bằng áp lực 2 bên nhờ hệ thống quạt và lọc do đó cáo thể giảm nguy cơ gió tràn, đảm bảo áp suất phòng không bị ảnh hưởng. Nếu sử dụng các loại pass box thông thường có thể dẫn đến nguy cơ sụt áp cục bộ, luồng gió bẩn xâm nhập nếu sử dụng sai vị trí.

Đạt tiêu chuẩn GMP-WHO, GMP-EU hoặc ISO 14644-1

Dynamic Pass box rất phù hợp với các ngành yêu cầu độ sạch cao như: dược phẩm, y tế, vi sinh… bởi lẽ nó đáp ứng đầy đủ các yêu cầu như: Tạo được luồng khí sạch thông qua bộ lọc Hepa; Vận tốc gió thổi qua sản phẩm ổn định, cơ chế interlock tự động thông minh…

Thiết kế tính năng hiện đại

Dynamic pass box được trang bị nhiều thiết kế hiện đại hơn so với các loại pass box thông thường ở những điểm như:

• Tích hợp đồng hồ chênh áp giúp kiểm soát tốt quá trình thay thế lọc => đảm bảo không nhiễm chéo trong phòng sạch.
• Bộ đếm chu trình thổi khí: Giúp theo dõi tối đa thường thời gian mở cửa, chung chuyển vật phẩm giúp tối ưu hóa quá trình vận hành.

Bản vẽ, thông số kỹ thuật của dynamic pass box model PB-1

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật, bản vẽ của dynamic pass box model PB-1 như sau:

Bản vẽ kỹ thuật dynamic pass box

Model	PB-1
Kích thước ngoài (WxDxH)	1250x1076x2100 (mm)
Kích thước trong (WxDxH)	1000x1000x1000 (mm)
Khung vỏ	Thép sơn tĩnh điện, dày 1.2mm
Lòng trong	Inox 304 dày 1 mm
Sàn	Inox 304 dày 15 mm
Cửa	Thép sơn tĩnh điện dày 1.2 mm
Màu	Trắng ngà
Công suất	220 VAC/50Hz/1 phase/450 W
Đèn	Số lượng 1, công suất 9W
Lọc	Hepa H14 size 610x870x70 mm, hiệu suất 99,995%, các hạt kích thước tuwf0.3 micromet
Vòi phun khí (Trái + trên + phải)	0 +6 +0
Tốc độ gió	20 m/s
Yêu cầu khác	Theo y/c của khách hàng

Airtech Thế Long – nhà sản xuất dynamic pass box uy tín hàng đầu hiện nay

Với hơn 15 năm kinh nghiệm trong ngành phòng sạch, Dynamic pass box của Airtech được đông đảo các bệnh viện, cơ sở y tế, sản xuất dược phẩm….ứng dụng trong hệ thống phòng sạch của mình.

Chúng tôi tự hào là đơn vị duy nhất tại Việt Nam sản xuất được dynamic pass box theo công nghệ của tập đoàn Airtech Nhật Bản.

Với đội ngũ kỹ sư giàu kinh nghiệm, dynamic pass box của chúng tôi đạt các tiêu chuẩn kỹ thuật khắt khe của các các ngành y tế, dược phẩm, vi sinh, kiểm nghiệm…

Chúng tôi tự hào đã cung cấp ra thị trường hàng nghìn sản phẩm dynamic pass box mỗi năm, đáp ứng tối đa các nhu cầu về xây dựng phòng sạch hiện nay.

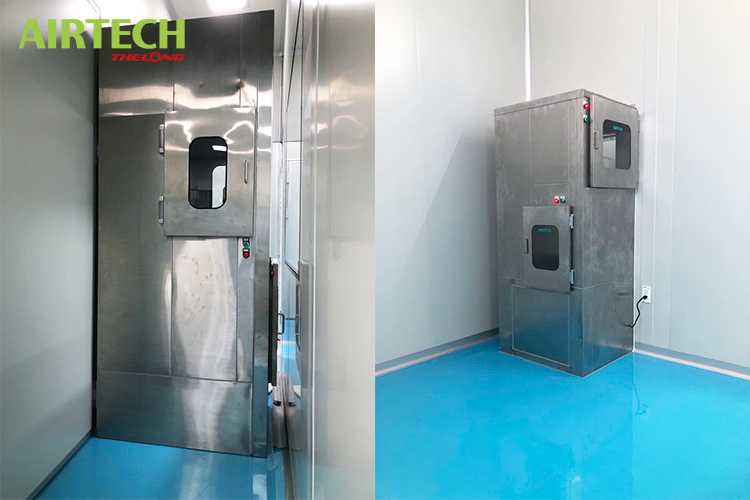

Dynamic pass box 2 tầng thiết kế chuyên dụng cho bệnh viện

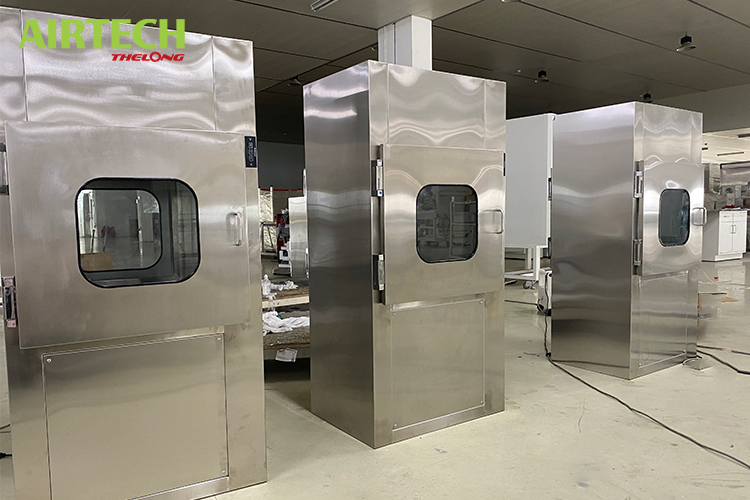

Hình ảnh dynamic pass box 100% chất liệu inox

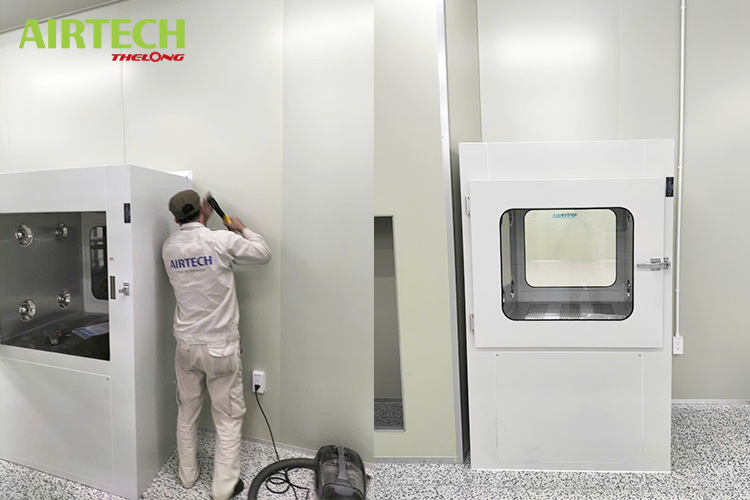

Airtech Thế Long có thể sản xuất theo các kích thước theo yêu cầu

Mua ngay dynamic pass box chất lượng cao, giá tốt quý khách vui lòng liên hệ qua

Công ty Cổ Phần Airtech Thế Long

Hotline: 0915.283.960
