Clean booth phòng sạch di động model ATV-CLB-272020T7

Cleanbooth ISO Class 7 là gì?

Clean booth ISO Class 7 là dạng phòng sạch di động được thiết kế nhằm tạo ra một khu vực sạch đạt chuẩn ISO 14644-1 Class 7. Clean booth hoạt động dựa trên hệ thống FFU (Fan Filter Unit) kết hợp với hệ thông khung và vách (PVC hoặc mica,…) cứng bao quanh, kiểm soát hạt bụi là luồng khí vi sinh xảy ra trong khu vực làm việc.

Clean booth ISO 7 có ưu điểm so với phòng sạch truyền thống như: lắp đặt nhanh – chi phí thấp – linh hoạt – phù hợp để mở rộng sản xuất theo giai đoạn. Các nhà máy sản xuất điện tử thường xuyên lựa chọn loại clean booth này bởi nó đáp ứng nhu cầu sản xuất cục bộ mà không muốn xây dựng cả phòng sạch lớn.

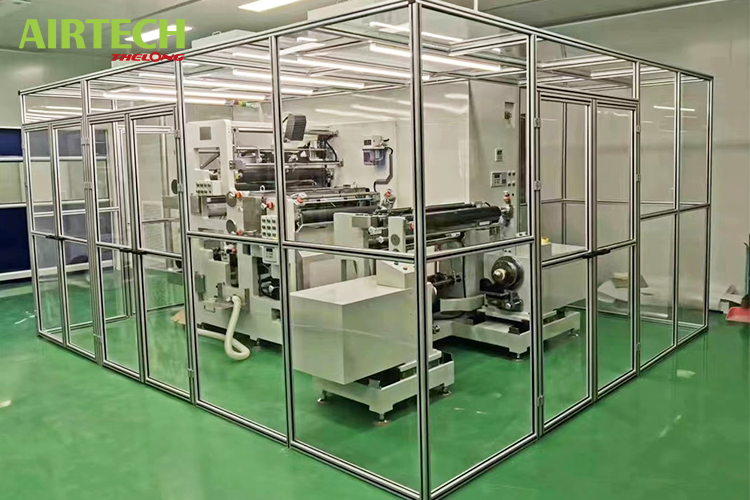

Clean booth ISO Class 7 ứng dụng phổ biến trong ngành phòng sạch điện tử

Cấu tạo cleanbooth ISO 7

Clean booth ISO 7 có cấu tạo đạt chuẩn thường có cấu tạo như sau:

Khung kết cấu

Phần khung kết cấu này thường làm bằng những vật liệu phù hợp như: nhôm định hình hoặc inox 304… Phần khung kết cấu này đảm bảo phải chịu lực tốt, đáp ứng độ bền cao để phù hợp với các môi trường dược phẩm – điện tử. Kết cấu của clean booth phải được lắp đặt theo dạng module để dễ lắp đặt và mở rộng nếu có yêu cầu.

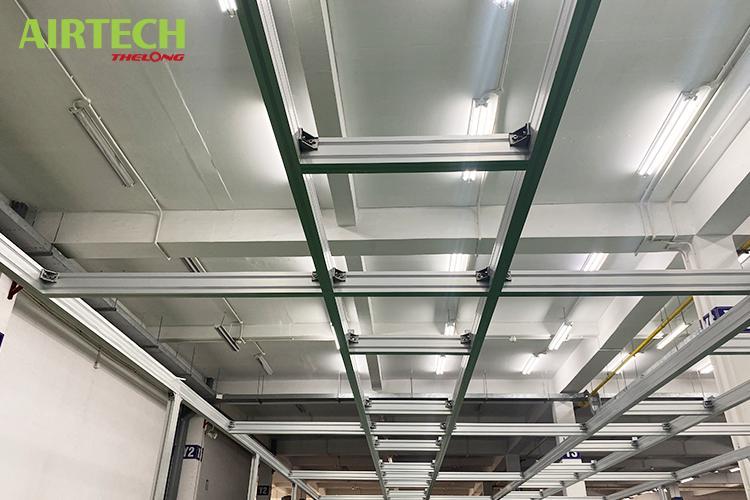

Khung clean booth ISO 7 làm bằng chất liệu nhôm định hình

Hệ thống lọc khí FFU

Hệ thống lọc khí FFU được ví như trái tim của hệ thống clean booth bởi nó đóng vai trò chính trong việc duy trì luồng không khí sạch trong clean booth.

Hệ thống lọc khí FFU được trang bị bộ lọc HEPA H13/H14 với hiệu suất lọc lên đến 99.97% với các hạt có kích thước từ 0.3 µm. Hệ thống sẽ tạo dòng khí thổi thẳng xuống hoặc dòng khí chảy rối tùy từng ứng dụng, đảm bảo số lượng hạt bụi trong vùng sạch đáp ứng tiêu chuẩn ISO Class 7.

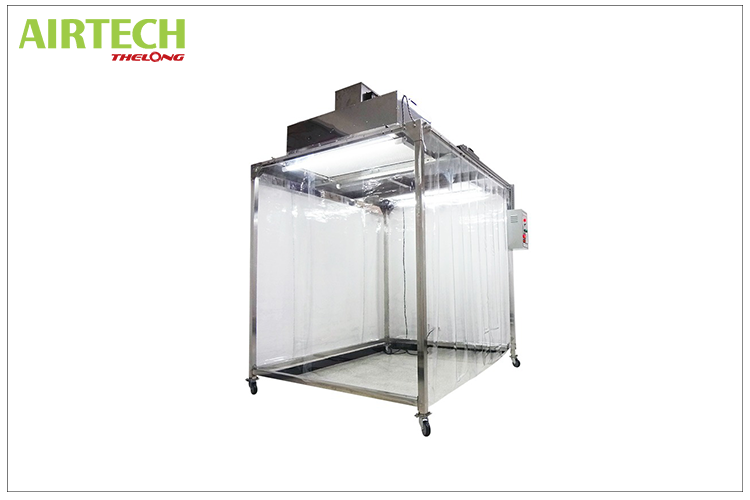

Hệ thống FFU thường được gắn trên trần clean booth giúp duy trì độ sạch bên trong

Màn chắn (PVC hoặc Mica)

Hệ thống màn chắn PVC hoặc Mica đóng vai trò như “tường bao” bao xung quanh hệ thống clean booth. Những loại màn chắn PVC hoặc Mica thường có màu trong suốt có độ dày 0.3-0.5 mm giúp duy trì áp suất và hạn chế bụi trong clean booth.

Đèn led chiếu sáng

Hệ thống đèn LED chiếu sáng phải đảm bảo độ sáng từ 500 -1000 Lux và phải đảm bảo tiết kiệm điện, giảm sinh nhiệt.

Hệ thống phụ trợ

Hệ thống phụ trợ có thể lắp đặt đi kèm Cleanbooth như: Đồng hồ đo chênh áp, tốc độ gió, tủ điện trung tâm, các loại pass box… giúp vận hành hệ thống cleanbooth được trơn chu, nhẹ nhàng…

Những yêu cầu kỹ thuật của Cleanbooth ISO Class 7

Những yêu cầu kỹ thuật của Cleanbooth ISO Class 7 như sau:

Tốc độ gió: đạt chuẩn trong cleanbooth ISO Class 7 phải đảm bảo từ 0.3-0.45 (m/s) (Dòng khí thổi xuống) đồng thời phải đảm bảo đủ số lần trao đổi khí: từ 60-90 lần/giờ.

Số lượng bụi tối đa: Theo tiêu chuẩn ISO 14644-1, giới hạn số lượng hạt bụi đối với các kích thước như sau:  352.000 hạt/m³ (≥0.5 µm), 60.400 hạt/m³ (≥1 µm).

Áp suất dương ổn định: Áp suất dương duy trì ổn định trong cleanbooth là từ 10-15 Pa so với môi trường xung quanh.

Vật liệu: Vật liệu sử dụng để chế tạo lên cleanbooth phải đảm bảo là vật liệu không phát sinh bụi, không ăn mòn, dễ vệ sinh

Độ ồn: Độ ồn 55 – 65 dB đảm bảo không gây khó chịu cho người vận hành, đảm bảo công năng vận hành.

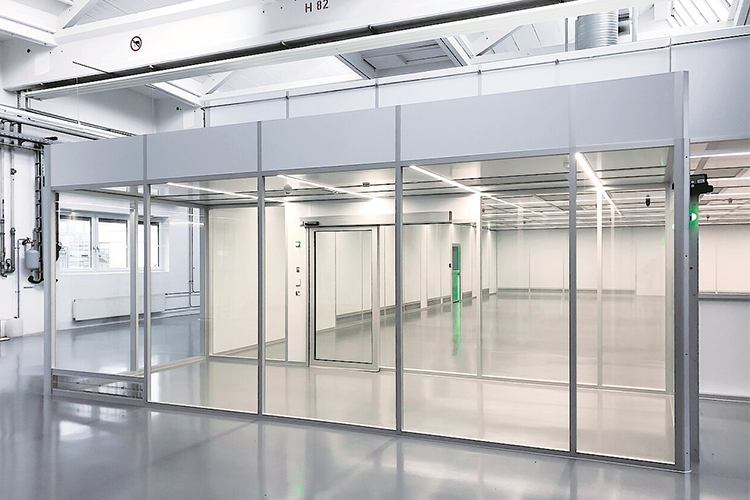

Clean booth ISO Class 7 cần đạt các tiêu chuẩn kỹ thuật nhất định

Cleanbooth ISO Class 7 phù hợp với đơn vị nào?

Cleanbooth ISO 7 là một dạng phòng sạch di động không có yêu cầu quá cao về độ sạch, chính vì vậy Cleanbooth ISO 7 sẽ phù hợp với những ngành không có yêu cầu quá cao và khắt khe như:

Nhà máy dược phẩm – thiết bị y tế: Cleanbooth ISO Class 7 có thể sử dụng để sử dụng trong các khu vực đóng gói, kiểm tra, phân loại, lấy mẫu hoặc trong các công đoạn không yêu cầu đến độ sạch ISO 5 hoặc ISO 6.

Ngành điện tử – linh kiện công nghệ: Đây là một trong những ngành sử dụng cleanbooth phổ biến nhất hiện nay. Cleanbooth được ứng dụng rộng rãi trong các lĩnh vực như: lắp ráp bo mạch PCB, kiểm tra, hiệu chỉnh, đóng gói module điện tử…

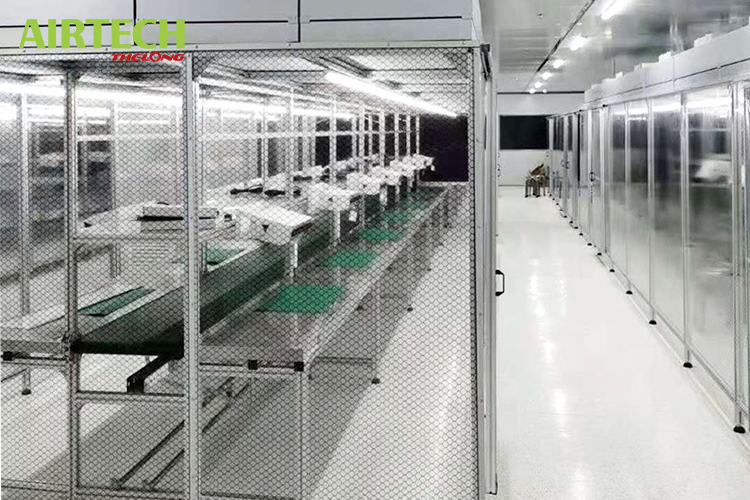

Clean booth ISO 7 ứng dụng vô cùng phổ biến trong ngành phòng sạch điện tử

Ngành thực phẩm – đồ uống: Cleanbooth được ứng dụng trong các khu vực cần lọc bụi, đảm bảo chất lượng sản phẩm.

Ngành nhà thầu cơ điện, xây dựng phòng sạch: Cleanbooth có thể được ứng dụng để lắp đặt vùng sạch tạm thời trong dự án.

Tóm lại cleanbooth phòng sạch di động phù hợp với các đơn vị cần tối ưu chi phí, lắp đặt nhanh hoặc mở rộng các khu vực làm sạch mà không làm ảnh hưởng đến dây chuyền sản xuất đang có.

Thông số kỹ thuật, bản vẽ Cleanbooth ISO 7 model ATV-CLB-272020T7

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật, bản vẽ cleanbooth ISO 7 model ATV-CLB-272020T7 như sau:



Đặc điểm kỹ thuật	Chi tiết
Model	ATV-CLB-272020T7
Độ sạch	ISO 7 (class10000) kích thước hạt tiêu chuẩn 0.3 μm, khi hoàn thành sản phẩm
Hệ lọc	Bộ lọc chính HEPA H13, H14
Lưu lượng	15 m3/ phút
Tốc độ gió cao	0.37 m/s (Có thể thay đổi trong quá trình HĐ)
Tốc độ gió thấp	0.2 m/s (Có thể thay đổi trong quá trình HĐ)
Số lần trao đổi khí	93 lần / giờ
Nguồn cấp	AC 220V 1 pha 50 /60 HZ
Công suất	280 W
Cân nặng	~ 95 Kg
Đèn chiếu sáng	40W cho 1 đèn (Số lượng 2 đèn)
Kết cấu	Bảng điện Inox 304, xung quanh bằng PVC chống tĩnh điện. Khung bằng thanh nhôm định hình

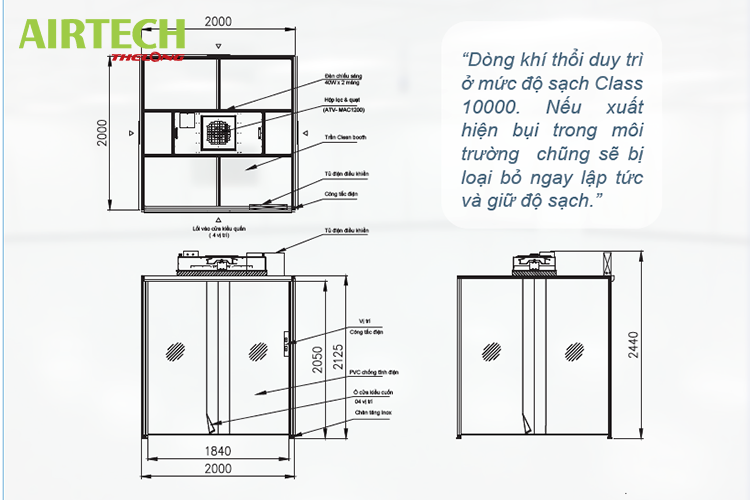

Hình ảnh kỹ thuật bản vẽ Cleanbooth Class ISO 7

Airtech Thế Long – nhà sản xuất clean booth ISO 7 uy tín hàng đầu hiện nay.

Với tư cách là nhà thầu phòng sạch uy tín hàng đầu hiện nay, Airtech Thế Long tự hào là đơn vị duy nhất tại Việt Nam sản xuất được clean booth theo công nghệ của tập đoàn Airtech Nhật Bản.

Chúng tôi tự hào là cung cấp ra thị trường hàng trăm chiếc cleanbooth khác nhau, đáp ứng các nhu cầu cần không gian sạch trong các ngành: điện tử, dược phẩm, y tế….

Một số hình ảnh cleanbooth airtech thế long bàn giao đến khách hàng
