Clean booth ISO Class 7 model ATV-CLB-2020T7

Clean booth ISO Class 7 là gì?

Clean booth là dạng phòng sạch được thiết kế theo dạng modular, sử dụng nguyên lý lọc khí để tạo không khí sạch vào trong không gian trống trong clean booth.

Clean booth sử dụng hệ thống lọc khí FFU trên trần, có chức năng hút không khí từ bên ngoài, lọc khí thông qua bộ lọc Hepa hoặc Ulpa để tạo ra môi trường sạch.

Clean booth ISO 7 được ứng dụng vô cùng rộng rãi trong sản xuất các thiết bị y tế, điện tử, dược phẩm…

Clean booth Class ISO 7 là một giải pháp thông minh do chi phí xây dựng thấp hơn phòng sạch truyền thống, lắp đặt nhanh, ít gián đoạn sản xuất dễ di dời mở rộng.

Ngoài ra clean booth còn có nhiều ưu điểm về việc có thể thay đổi kích thước, bố trí FFU theo yêu cầu. Có thể thay lọc và bảo trì theo yêu cầu.

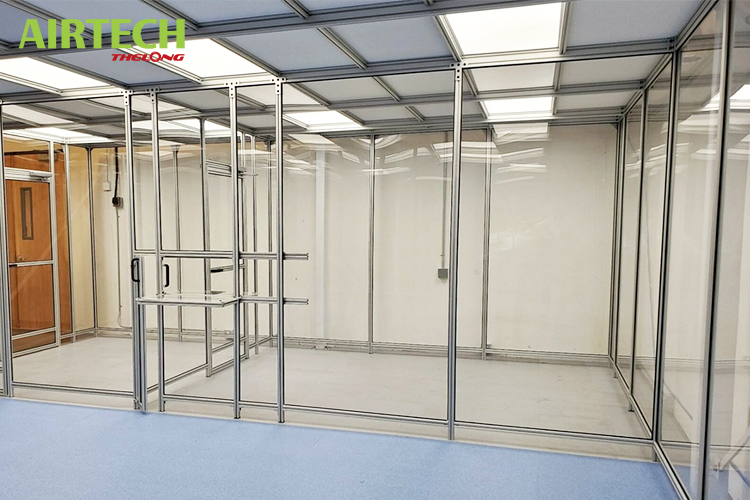

Clean booth ISO Class 7 là giải pháp chi phí tiết kiệm hơn so với phòng sạch truyền thống

Tuy nhiên Clean booth ISO Class 7 chỉ áp dụng cho đơn vị cần không gian phòng sạch không cần sạch ở mức độ quá cao như thực phẩm, điện tử. Nếu muốn áp dụng cho các ngành như: dược phẩm, y tế thì sẽ cần dạng phòng sạch truyền thống hoặc dạng clean booth cao cấp hơn.

Những yêu cầu kỹ thuật đạt chuẩn của Class ISO 7

Clean booth ISO Class 7 được gọi là “đạt chuẩn” khi đáp ứng các thông số kỹ thuật như sau:

Tốc độ gió: đạt chuẩn trong clean booth ISO Class 7 phải đảm bảo từ 0.3-0.45 (m/s) (Dòng khí thổi xuống) đồng thời phải đảm bảo đủ số lần trao đổi khí: từ 60-90 lần/giờ.

Số lượng bụi tối đa: Theo tiêu chuẩn ISO 14644-1, giới hạn số lượng hạt bụi đối với các kích thước như sau:  352.000 hạt/m³ (≥0.5 µm), 60.400 hạt/m³ (≥1 µm).

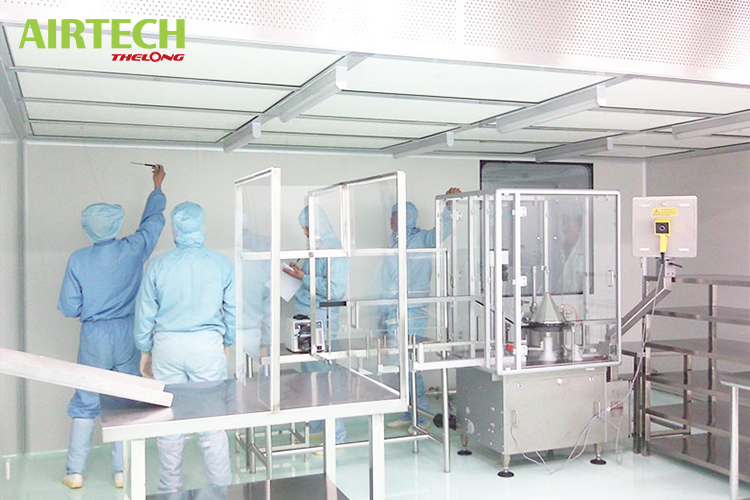

Clean booth ISO Class 7 phải đạt một số tiêu chuẩn nhất định

Áp suất dương ổn định: Áp suất dương duy trì ổn định trong cleanbooth là từ 10-15 Pa so với môi trường xung quanh.

Vật liệu: Vật liệu sử dụng để chế tạo lên cleanbooth phải đảm bảo là vật liệu không phát sinh bụi, không ăn mòn, dễ vệ sinh

Độ ồn: Độ ồn 55 – 65 dB đảm bảo không gây khó chịu cho người vận hành, đảm bảo công năng vận hành.

Ứng dụng của clean booth Class ISO 7

Trên thực tế Clean booth Class ISO 7 được ứng dụng rất nhiều trong các lĩnh vực như: dược phẩm, y tế, điện từ…. Cụ thể:

Ngành điện tử

Trong ngành điện tử, clean booth ISO 7 được ứng dụng để lắp ráp PCB, PCBA; Gắn linh kiện SMT/THT bán tự động; Kiểm tra quang học (AOI), kiểm tra chức năng hoặc đóng gói linh kiện nhạy cảm với bụi…

Trong khu vực sản xuất, các thành phần như bụi mịn; vải sợi, hơi ẩm và tĩnh điện là nguyên nhân chính gây lên các lỗi như: lỗi mạch, chập linh kiện, giảm tỷ lệ lỗi, hỏng sản phẩm trong giai đoạn lắp ráp và kiểm tra. Clean booth ISO Class 7 được dùng để tạo khu vực sạch cục bộ ngay trong xưởng sản xuất.

Ngành Thực phẩm – Đồ uống

Clean booth ISO 7 được ứng dụng trong các giai đoạn đóng gói thành phẩm, chiết rót, dán nhãn, kiểm tra cuối dây chuyền hoặc khu vực kiểm tra chất lượng QC. Ngành F&B cần phải kiểm soát các loại bụi, vi sinh trong không khí hoặc các loại tóc, sợi, lông thú cưng… và có nguy cơ nhiễm chéo sau công đoạn xử lý nhiệt.

Clean booth ISO 7 giúp tạo ra vùng sạch cục bộ trong nhà xưởng, giúp đáp ứng các yêu cầu HACCP, GMP trong ngành thực phẩm.

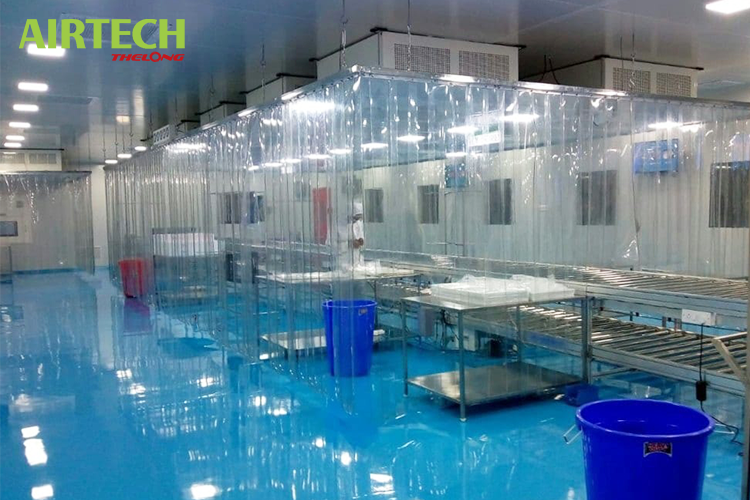

Clean booth ISO Class 7 ứng dụng trong ngành thực phẩm

Phòng thí nghiệm (Laboratory):

Trong môi trường phòng thí nghiệm, Clean booth ISO Class 7 được sử dụng với mục đích bảo vệ mẫu thử khỏi ô nhiễm bụi, ổn định điều kiện môi trường cho phép đo trong các trường hợp cụ thể như:

• Chuẩn bị mẫu phân tích hóa – sinh
• Cân hóa chất, pha dung dịch
• Thao tác mẫu sinh học mức thấp
• Khu vực đặt thiết bị phân tích độ nhạy của bụi.

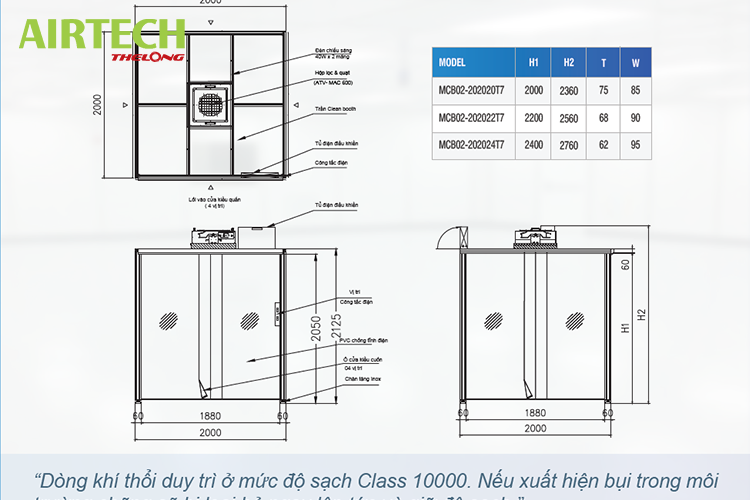

Thông số kỹ thuật, bản vẽ Clean booth ISO Class 7 model ATV-CLB-2020T7

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật, bản vẽ Clean booth ISO Class 7 như sau:

Đặc điểm kỹ thuật	Chi tiết
Model	ATV-CLB-2020T7
Độ sạch	ISO 7 (class10000) kích thước hạt tiêu chuẩn 0.5 μm, khi hoàn thành sản phẩm
Hệ lọc	Bộ lọc chính HEPA H13, H14
Hiệu suất lọc	99.99% trở lên, kích thước hạt 0.3 μm
Lưu lượng	10 m3/ phút
Số lần trao đổi khí	75 lần / giờ
Nguồn cấp	AC 220V 1 pha 50 /60 HZ
Công suất	280 W
Cân nặng	250 Kg
Sự chiếu sáng	40W cho 1 đèn x 2 đèn
Xây dựng	Bảng điện Inox 304, xung quanh bằng PVC chống tĩnh điện. Khung bằng thanh nhôm định hình

Airtech Thế Long – nhà sản xuất clean booth ISO Class 7 uy tín hàng đầu Việt Nam.

Với tư cách là nhà thầu phòng sạch uy tín hàng đầu hiện nay, Airtech Thế Long tự hào là đơn vị duy nhất tại Việt Nam sản xuất được clean booth theo công nghệ của tập đoàn Airtech Nhật Bản.

Chúng tôi tự hào là cung cấp ra thị trường hàng trăm chiếc cleanbooth khác nhau, đáp ứng các nhu cầu cần không gian sạch trong các ngành: điện tử, dược phẩm, y tế….

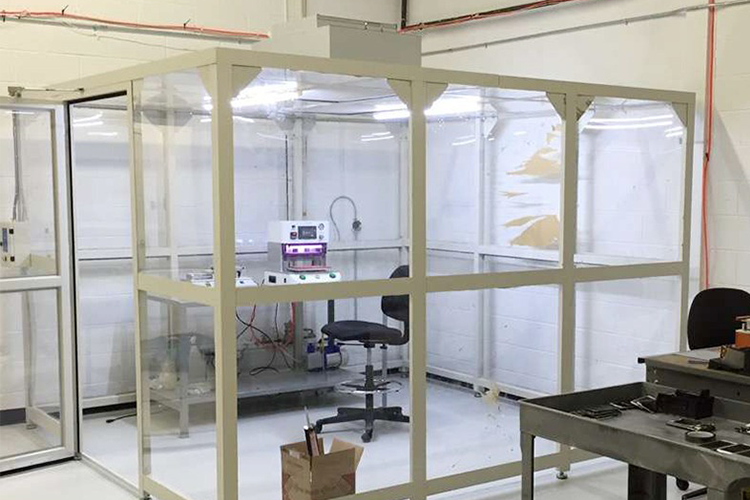

Một số hình ảnh clean booth airtech thế long bàn giao đến khách hàng

Clean booth ISO Class 7 ứng dụng trong ngành điện tử

Nếu quý khách có nhu cầu thiết kế, tư vấn các loại cleanbooth ISO 7, vui lòng liên hệ với chúng tôi qua
