Hệ thống khí sạch áp lực dương cho phòng mổ

Hệ thống khí sạch áp lực dương  được thiết kế cho các phòng mổ, phòng ICU, phòng ghép tủy, phòng lab trong bệnh viện nhằm cung cấp một hệ thống khí sạch phòng mổ, giảm tối thiểu sự nhiễm khuẩn trong các khu vực quan trọng.


  • Đặc điểm
  • Thông số kỹ thuật
  • Kích thước
  • Các tính năng khác

* Khái quát chung về hệ thống khí sạch

STT

TÊN THIẾT BỊ

SỐ LƯỢNG

THÔNG SỐ KỸ THUẬT

1

Fan Filter Unit

 (FFU)

02

Điện áp 220v/  50 hz Lưu lượng 1200 m3/h

Cấp lọc H13 99,99% @0.3 µm

Kết nối máy tính điều khiển trung tâm.

2

Blower Filter Unit

(BFU)

01

Điện áp 220v/  50 hz

Lưu lượng 500 m3/h

Cấp lọc H13 99,99% @0.3 µm.

4

Đèn UV

02

Điện áp 220v kích thước 900mm

3

Máy lạnh âm trần

01

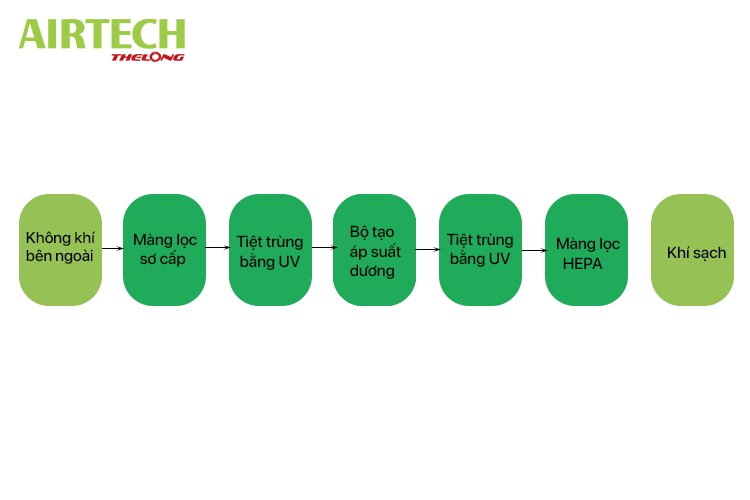

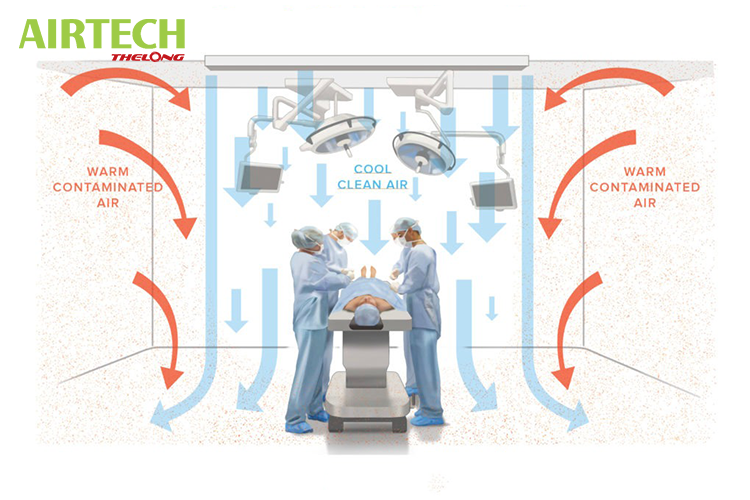

* Hoạt động của hệ thống

–     Máy lạnh âm trần (FCU)  có công suất làm lạnh 7.4 kw  làm lạnh không khí   tới nhiệt độ phù hợp cho phòng mổ.

–    Khí sạch trong phòng sẽ được lọc tuần hoàn thông qua 02 FFU. Với hiệu quả lọc của Hepa H13 bên trong FFU có thể lọc được tới 99.99 % hạt bui có đường kính 0.3 (µm). cấp lại không khí sạch cho phỏng mổ.

–    BFU có tác dụng cấp khí dương từ bên ngoài vào trong phòng mổ có tác dụng bù áp, cấp khí tươi cho phòng mổ. BFU cũng được gắn một bộ lọc Hepa H13 bên trong BFU có thể lọc được tới 99.99 % hạt bui có đường kính 0.3 (µm). cấp lại không khí sạch cho phỏng mổ.

–     Đèn UV có tác dụng tiêu diệt vi khuẩn trong phòng mổ tạo ra môi trường vô khuẩn.

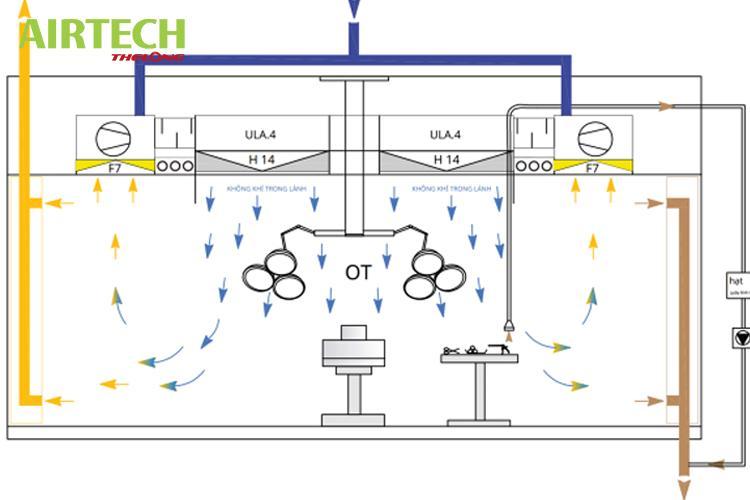

–   Không khí trong phòng được hút qua cửa hút tại cửa hút không khí được lọc sơ bộ với bộ lọc G3 sau đó được đưa đi làm lạnh tại FCU di chuyển qua FFU được lọc bụi tại đây thông qua bộ lọc H13 và cấp ngược lại vào trong phòng mổ. Kết thúc chu trình lọc tuần hoàn của không khí. Khí cấp vào phòng là khí sạch đã được lọc bụi và gia nhiệt.

–    Khí tươi được cấp vào phòng mổ thông qua BFU khí tươi đi qua bộ lọc thô của BFU và cũng được lọc bụi thông qua bộ lọc H13. Khí tươi cấp vào phòng là khí sạch đã được lọc bụi.

–    Hệ thống lọc FFU và BFU kết hợp với đèn UV diệt khuẩn tạo ra không khí vô trùng cho phòng mổ.





* Thông số đầu vào

–    Phòng mổ diện tích 5,3*5,1*3 (m).

–    Cấp độ sạch yêu cầu class 100 000 (độ bụi)

–    Môi trường vô trùng trong phòng mổ.

–    Cấp áp dương tránh nhiễm khuẩn chéo ( +5 pa).

Lập bảng tính

– Thể tích của phòng mổ : V = Sxh = 5,3×5,1×3 = 81,09 m3.

– Theo 52TCN – CTYT 38: 2005, số lần luân chuyển khí cho phòng mổ là 15- 25 lần/giờ.

  Vậy lưu lượng cần thiết cấp cho phòng mổ sẽ là : V * (số lần luân chuyển khí ) = 81.09*25 = 2027 (m3/h)

  Lưu lượng cần luân chuyển cho phòng mổ sẽ là 2027 (m3/h).

  Lưu lượng của 01 FFU là 1200 m3/h. Nên ta chon số lượng 02 cái FFU với  lưu lượng 1200 m3/h.

Hình 2.1 Bảng tính toán lưu lượng tạo áp dương

Ta có được : Q = 0,1 m3/h ~ 360m3/h

Dựa theo thông số BFU có sẵn ta chọn BFU lưu lượng 500m3/h.



* Các thiết bị kỹ thuật y tế khác sử dụng khí

– Chúng tôi cũng sản xuất một số loại Thiết bị y tế sử dụng khí, chẳng hạn như hộp khí y tế, thiết bị báo động y tế , hệ thống điều khiển khí y tế, v.v..

– Chúng tôi thiết kế bảng điều khiển trung tâm cho tất cả các loại khí và thiết bị để nhân viên kỹ thuật vận hành thuận tiện nhất.
