Hepa box là gì?
Hepa box một số nơi còn gọi là hộp lọc Hepa, hộp lọc khí phòng sạch là một loại thiết bị phòng sạch có nhiệm vụ lọc sạch không khí trước khi cấp vào phòng sạch hoặc khu vực yêu cầu độ sạch cao như phòng thí nghiệm, bệnh viện, nhà máy sản xuất điện tử, dược phẩm…

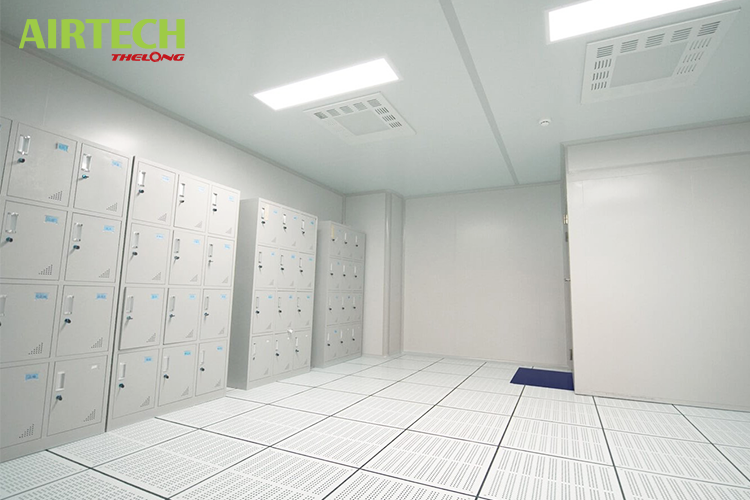

Hình ảnh Hepa box trong phòng sạch
Trong các hệ thống phòng sạch hiện đại, Hepa box đóng vai trò quan trọng trong việc phân phối khí sạch đạt chuẩn ISO/GMP. Thiết bị này thường được lắp đặt trên trần phòng sạch, kết hợp với bộ lọc HEPA hoặc Ulpa giúp loại bỏ tới 99,99% hạt bụi siêu mịn trong không khí.
Hepa box có chức năng giữ áp suất dương ổn định cho phòng sạch thường kết hợp với hệ thống cấp khí trung tâm AHU/MAU trung tâm, bộ lọc khí FFU hoặc hệ thống ống gió cấp khí, giúp cấp và tạo luồng khí ổn định trong phòng sạch.

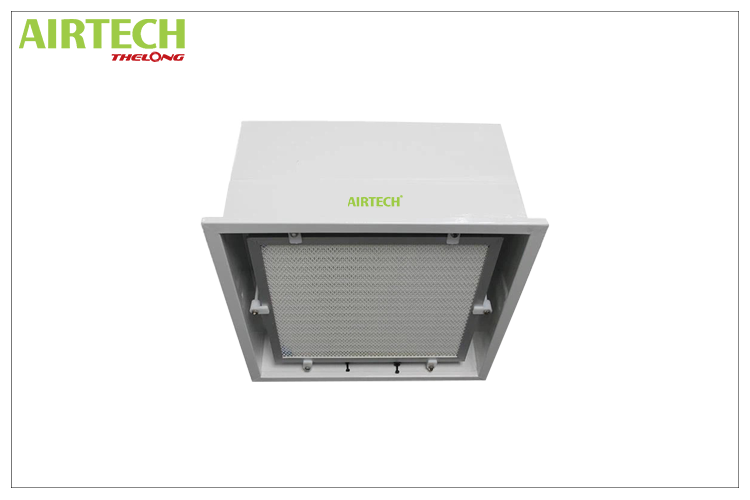

Hepa box đóng vai trò điều hòa không khí ổn định cho phòng sạch
Cấu tạo, nguyên lý hoạt động, bản vẽ của Hepa box
Một chiếc Hepa box tiêu chuẩn thường có cấu tạo như sau:
Phần vỏ hộp lọc khí
Đây là phần vỏ của hepa box được làm bằng chất liệu thép sơn tĩnh điện hoặc inox không gỉ (304 hoặc 316). Phần vỏ hộp này là một trong những cấu tạo chính và quan trọng nhất của Hepa box có tác dụng bao kín toàn bộ dòng khí, giữ cố định màng lọc Hepa Filter ở bên trong.
Hepa box thường được gia công từ tấm kim loại dày 1.0 – 1.5mm tùy kích thước, được gấp mép định hình CNC, hàn kín toàn bộ mối nối, được bo tròn góc trong để tránh tích tụ bụi.
Bộ lọc HEPA/ULPA
Tùy theo yêu cầu của từng đơn vị, bộ lọc Hepa hoặc Ulpa có thể được tích hợp trong Hepa box có chức năng loại bỏ 99,99% hạt bụi kích thước từ 0.3 µm. Phần vật liệu lọc làm từ sợi thủy tinh siêu mịn, có trở lực ban đầu thấp, không phát sinh bụi thứ cấp.
Bộ lọc Hepa/ Ulpa có thể được sản xuất theo nhiều dạng nếp gấp khác nhau nư dạng mini – pleat hoặc Separator tùy theo yêu cầu. Các loại màng lọc này thường phải đạt chênh áp ban đầu từ 200-250 Pa với lưu lượng 500-2000 m³/h. Các kích thước phổ biến 610x610x90 mm hoặc 1175×575 mm.
Tấm khuếch tán khí:
Tấm khuếch tán khí thường đặt ở đáy Hepa box, có chức năng phân bổ đều vận tốc gió được đều, chống luồng gió cục bộ, giảm nhiễu động trong phòng sạch.
Tấm khuếch tán khí thường làm từ tấm nhôm hoặc thép sơn tĩnh điện, inox đục lỗ để
Cửa đo DOP/PAO
Cửa đo test DOP có thể được tích hợp trong Hepa box để đo test màng lọc Hepa trong trường hợp cần thiết.
Gioăng làm kín – sealing system: Gioăng làm kín có tác dụng tương đối quan trọng trong các phòng sạch GMP. Gioăng làm kín thường được làm bằng chất liệu silicon kháng hóa chất rất bền bỉ.

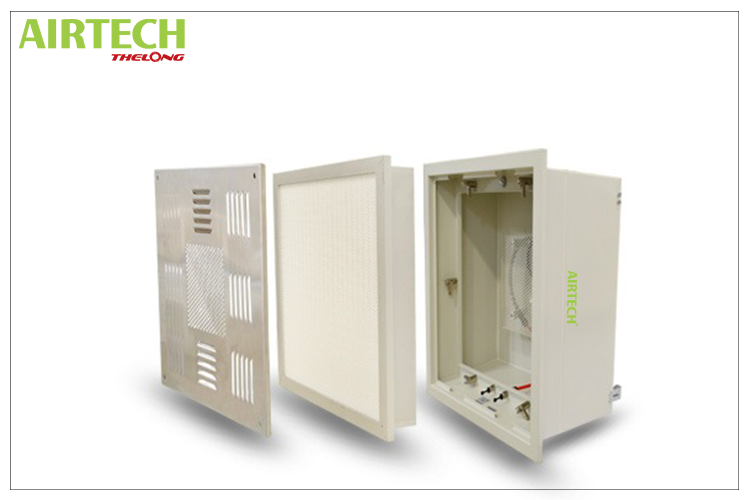

Cấu tạo Hepa box Airtech Thế Long
Hepa box thường được sử dụng ở đâu?
Với vai trò là hệ thống lọc cuối trong hệ thống HVAC, Hepa box thường được ứng dụng vô cùng rộng rãi trong phòng sạch trong các ngành như:
Ngành y tế, dược phẩm
Đây là một trong những ngành sử dụng đến Hepa box nhiều nhất hiện nay. Đây là những ngành yêu cầu phòng sạch gần như bắt buộc. Hepa box sử dụng trong phòng sạch với mục đích để:
- Bảo vệ sản phẩm vô trùng
- Ngăn nhiễm chéo, kiểm soát tiểu phân, vi sinh
- Đảm bảo các vùng sạch GMP các vùng Grade A, B, C, D.
Hepa box ứng dụng trong ngành dược phẩm, y tế
Hepa box thường ứng dụng trong các ứng dụng trong ngành dược phẩm, y tế như:
Phòng chiết rót vô trùng
Thường được lắp trên trần, kết hợp với diffuser tạo dòng khí tầng, đảm bảo độ sạch ISO Class 5, Grade A.
Phòng pha chế, cân nguyên liệu:
Phòng pha chế, cân nguyên liệu cần hepa box để kiểm soát bụi mịn thuốc bột, tạo áp suất dương, đảm bảo ở khu vực sạch Grade C-D trong ngành dược phẩm.
Ngành điện tử-bán dẫn-SMT
HFU thường sử dụng để kiểm soát các hạt bụi trong phòng sạch, đồng thời giảm tĩnh điện, đảm bảo độ sạch ISO 5-ISO 7. Trong ngành điện tử, bán dẫn Hepa box thường ứng dụng với mật độ cao, lưu lượng lớn trong các nhà máy sản xuất chip, PCB.
Khu vực lắp ráp linh kiện:
Hepa box có tác dụng kiểm soát bụi, sợi đồng thời giữ áp suất ổn định trong khu vực lắp ráp linh kiện.
Ngành thực phẩm – đồ uống
Hepa box có vai trò vô cùng quan trọng trong ngành thực phẩm – đồ uống: vai trò ngăn nhiễm vi sinh, kiểm soát bụi đồng thời tuân thủ các tiêu chuẩn HACCP hoặc ISO 22000.
Các khu vực thường lắp đặt Hepa box có thể ứng dụng các khu vực sạch như:
Khu đóng gói vô trùng: Hepa box cấp khí trực tiếp xuống băng chuyền, giảm nguy cơ nhiễm chéo
Phòng xử lý nguyên liệu: HFU giúp tạo vùng sạch cục bộ, giữ áp suất dương trong phòng.
Phòng thí nghiệm – Sinh học phân tử – IVF
Đây là dạng phòng thí nghiệm đặc biệt cần yêu cầu mức không khí từ sạch đến siêu sạch. Hepa box được set up trong phòng có nhiệm vụ bảo vệ mẫu vật, giảm hạt và vi sinh, ổn định môi trường. Các dạng phòng sạch HFU có thể ứng dụng có thể kể đến như: Phòng PCR, nuôi cấy tế bào, Phòng IVF – phôi học…
Quy trình lắp đặt Hepa Box cho phòng sạch chuẩn nhất.
Hiện nay có rất nhiều quy trình lắp đặt Hepa box từ các đơn vị khác nhau, Airtech Thế Long sẽ gửi đến quý khách quy trình bản tóm tắt quy trình lắp đặt Hepa box chuẩn nhất như sau:
BƯỚC 1: LẮP ĐẶT HỘP ÁP SUẤT TĨNH (VỎ HEPA BOX)
1.1 Kiểm tra và chuẩn bị
1.2 Lắp đặt hộp tĩnh áp lên trần
1.3 Kết nối hệ thống ống gió
BƯỚC 2: VỆ SINH PHÒNG SẠCH TRƯỚC KHI LẮP FILTER
1.1 Tổng vệ sinh hệ thống
1.2 Vận hành hệ thống trước khi lắp lọc
1.3 Bảo quản và vận chuyển filter
BƯỚC 3: KIỂM TRA & DÒ RÒ RỈ FILTER TRƯỚC KHI LẮP
1.1 Kiểm tra ngoại quan
1.2 Kiểm tra kích thước & thông số
1.3 Kiểm tra độ kín (Leak Test)
BƯỚC 4: LẮP ĐẶT HEPA FILTER VÀO HEPA BOX
1.1 Kiểm tra khung lắp đặt
1.2 Lắp gioăng làm kín
1.3 Đặt filter đúng chiều

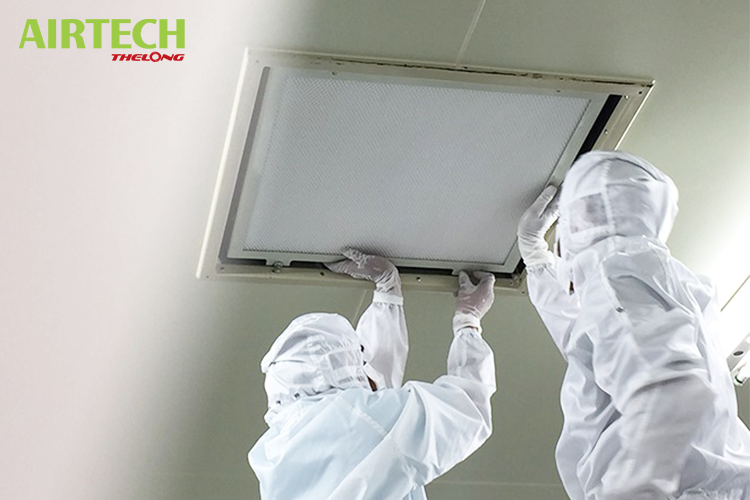

Hình ảnh quy trình lắp đặt bộ lọc Hepa trong Hepa box
Một số lưu ý quan trọng khi lắp đặt Hepa box để đạt được hiệu quả cao nhất
Không lắp HEPA filter khi công trình chưa hoàn thiện vệ sinh.
Tuyệt đối tránh làm rách giấy lọc.
Tất cả các mối nối phải đảm bảo kín khí 100%.
Lắp đặt phải tuân thủ bản vẽ thiết kế và tiêu chuẩn phòng sạch hiện hành.
Thông số kỹ thuật hộp lọc khí phòng sạch model ATV-HFU 28-TD
Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật của hộp lọc khí phòng sạch model ATV-HFU28-TD như sau:
| Mẫu tiêu chuẩn |
ATV-HFU28-TD |
| Kích thước (mm) |
750 x 750 x 350 |
| Vật liệu khung |
Tôn mã kẽm / Inox / Nhôm / Thép sơn |
| Mặt tản gió |
Tôn mã kẽm / Inox / Nhôm / Thép sơn |
| Lọc HEPA |
Kích thước (mm): 610 x 610 x 150 |
| Hiệu suất |
99,99% At 0,3 µm |
| Số lượng (Tấm) |
01 |
| Lưu lượng (m3/phút) |
28 |
| Các yêu cầu khác |
Tùy theo yêu cầu của khách hàng |

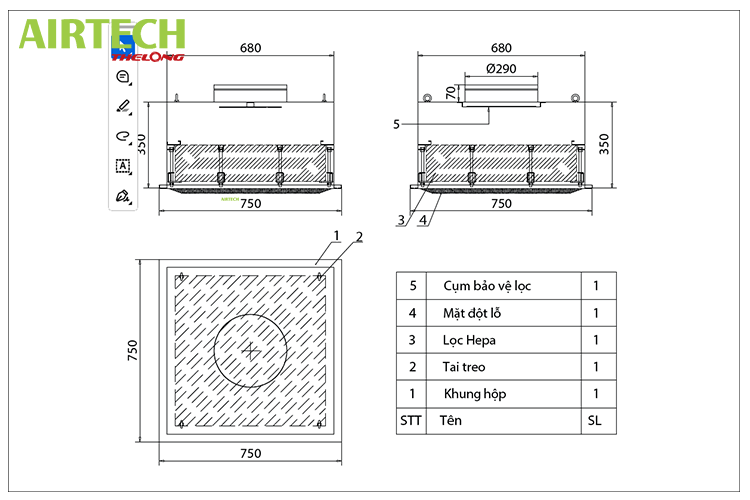

Bản vẽ kỹ thuật Hepa box Airtech Thế Long
Tại sao nên chọn Hepa box của Airtech Thế Long?
Trên thị trường hiện nay có rất nhiều loại Hepa box khác nhau từ các đơn vị thương mại đến các đơn vị sản xuất. Airtech Thế Long là đơn vị duy nhất tại Việt Nam sản xuất được Hepa box theo công nghệ của tập đoàn Airtech Nhật Bản.
Hepa box của Airtech Thế Long được đông đảo các đơn vị tin tưởng bởi sở hữu nhiều ưu điểm vượt trội như:
Chất lượng bộ lọc Hepa đạt chuẩn: Bộ lọc Hepa box do Airtech Thế Long tự sản xuất, thiết kế được đo test trước khi xuất xưởng. Các loại lọc Hepa H13, H14 của chúng tôi đều đạt theo các tiêu chuẩn ISO 14644-1; tiêu chuẩn GMP …
Sản phẩm lọc của Airtech Thế Long luôn được đo test cẩn thận trước khi xuất xưởng
Vỏ hộp Hepa cao cấp: Phần thân vỏ Hepa box của Airtech Thế Long được làm từ những chất liệu thép sơn tĩnh điện, inox 304 hoặc 201. Tất cả phần vỏ hộp đều đảm bảo độ kín cao, mối hàn kín, có thiết kế thêm cổng đo chênh áp PAO để kiểm tra định kì.

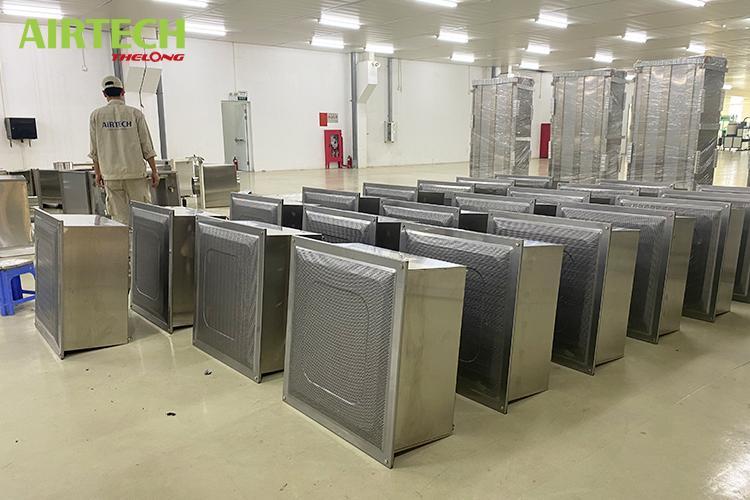

Hepa box của Airtech Thế Long với chất liệu 100% inox
Tương thích với nhiều hệ thống HVAC khác nhau: Hepa box của Airtech Thế Long phù hợp với nhiều hệ thống HVAC khác nhau, có thể sản xuất theo các kích thước yêu cầu. Dễ dàng bảo trì, thay thế lọc khi cần thiết.
Khả năng phân phối gió đồng đều, không rò rỉ khí: Với thiết kế thông minh, Hepa box của chúng tôi có khả năng phân phối gió đồng đều, không tạo điểm chết, xoáy khí trong phòng sạch.
Hepa box của Airtech Thế Long có khả năng phân phối gió đồng đều trong phòng sạch
Đặc biệt, quý khách cần lưu ý cần tránh mua phải các loại Hepa box chất lượng kém vì sẽ không đảm bảo tuân thủ tiêu chuẩn phòng sạch. Một số dấu hiệu nhận biết Hepa box kém chất lượng có thể kể đến như:
- Giá quá thấp do với mặt bằng thị trường
- Vỏ hộp Hepa box mỏng, rung lắc khi vận hành
- Không có cổng đo test PAO,
- Màng lọc Hepa không đạt đủ tiêu chuẩn đo test theo tiêu chuẩn.
