Laf cân nguyên liệu dạng tuần hoàn khí model ATV-AMR-2030S

Laf cân nguyên liệu là gì? Tại sao laf cân lại quan trọng trong ngành dược-y tế

Laf cân nguyên liệu (thường gọi là Weighing laf hoặc laf weighing booth) là một loại thiết bị tạo luồng khí sạch (thường là luồng khí sạch một chiều Laminar Air Flow) được thiết kế riêng cho ngành dược phẩm trong công đoạn cân – chia nguyên liệu. Công đoạn này là một công đoạn quan trọng cần kiểm soát chặt chẽ bụi, nhiễm chéo, độ sạch cao.

Laf cân là một thiết bị vô cùng quan trọng trong các nhà máy dược phẩm, y tế, công nghệ sinh học, thiết bị y tế, chất bán dẫn…Trong ngành công nghiệp dược phẩm, việc đo lường chính xác và kiểm soát môi trường là yếu tố sống còn để đảm bảo chất lượng và sự an toàn của sản phẩm.

Hình ảnh laf cân nguyên liệu ngành dược

 Laf cân được sử dụng trong các trường hợp sau:

• Cân nguyên liệu: Đảm bảo các thành phần được sạch sẽ, không bị nhiễm bẩn từ môi trường.
• Sản xuất thuốc: Bảo vệ các nguyên liệu nhạy cảm trong quá trình sản xuất, tránh phơi nhiễm các chất gây hại cho người vận hành.
• Sử dụng phổ biến trong R&D: Laf cân được sử dụng trong các phòng thí nghiệm, đảm bảo an toàn khi làm việc với hóa chất và các nguyên liệu độc hại.

Nguyên lý hoạt động của laf cân nguyên liệu

Hiện nay, laf cân nguyên liệu có 2 loại, đầu tiên là laf cân tuần hoàn 100% khí (hút vào 100%, thải ra 0%) và laf cân tuần hoàn 70% và 30% (Lọc 70%, thải 30%).

Nguyên lý hoạt động của laf cân nguyên liệu tương đối giống với nguyên lý tạo luồng khí sạch trong các thiết bị phòng sạch khác. Quạt được tích hợp bên trong laf cân hút và lọc không khí bên trong laf cân đi qua bộ lọc Hepa (thường ở phía trên khu vực làm việc) được đẩy xuống khu vực làm việc của buồng cân; đồng thời dòng khí này tiếp tục được hút lại vào bên trong đi qua bộ phận lọc khí, đi qua các loại lọc thô và lọc túi trước khi thoát ra ngoài môi trường.

Laf cân nguyên liệu sẽ tạo ra dòng chảy và tạo áp suất âm từ bên trong khu vực làm việc. Do vậy, khi sử dụng cân chia mẫu, nguyên vật liệu bên trong thiết bị sẽ đảm bảo độ sạch, tránh nhiễm chéo, bay bụi hóa chất ra ngoài giúp bảo vệ người vận hành khỏi những loại hóa chất có hại cho sức khỏe.

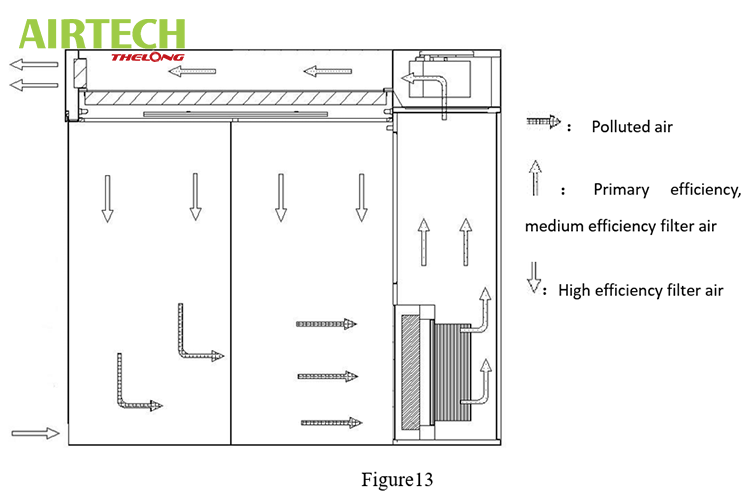

Nguyên lý hoạt động của laf cân nguyên liệu ngành dược tuần hoàn 70%, thải 30%

Từ nguyên lý hoạt động trên Laf cân sẽ tạo ra dòng chảy và tạo áp suất âm từ trong khu vực làm việc. Do vậy khi sử dụng cân chia mẫu, nguyên vật liệu bên trong thiết bị sẽ không làm lây nhiễm, bay bụi hóa chất ra ngoài giúp bảo vệ người vận hành không bị lây nhiễm. Ngoài ra việc tạo ra dòng chảy tầng và dòng khí từ HEPA Filter nên môi trường bên trong Laf cân sẽ luôn được đảm bảo độ sạch cần thiết nhất.

Cấu tạo laf cân nguyên liệu

Một chiếc laf cân nguyên liệu thường có cấu tạo như sau:

Kết cấu khung vỏ

Kết cấu khung vỏ của laf cân nguyên liệu thường được làm từ chất liệu bền bỉ, dễ dàng vệ sinh như inox 304, thường được thiết kế theo dạng module dễ dàng tháo lắp, di dời trong các nhà máy sản xuất.

Hai vách bên: Cũng được làm bằng những chất liệu chuyên dụng cho ngành dược phẩm như inox 304. Bề mặt của 2 vách bên đảm bảo nhẵn, dễ dàng vệ sinh, không được bám bụi, không góc chết.

Hệ thống quạt cấp gió: Hệ thống quạt cấp gió/hút không khí sạch qua màng lọc Hepa và duy trì vận tốc gió từ 0.3-0.45 m/s.

Hệ thống lọc khí: Hệ thống cấp lọc trong laf cân nguyên liệu thường gồm 2 cấp lọc: Lọc sơ cấp và lọc tinh Hepa/Ulpa. Cấp lọc thô thường lắp tại cửa hút gió hồi có chức năng giữ lại bụi thô, bảo vệ màng lọc Hepa được bền bỉ hơn. Cấp lọc Hepa (thường là H13 hoặc H14 với hiệu suất  ≥ 99.97% với cá hạt bụi từ 0.3 µm.

Hệ thống lọc khí thường được lắp trên trần hoặc phía sau để đảm bảo cấp sạch ISO Class 5-7 (tùy cấu hình laf).

Hệ thống thu hồi bụi và khí bụi: Hệ thống khe hút hồi khí được bố trí phía trước chân bàn cân hoặc phía sau hoặc phía dưới.
Phụ kiện kèm theo: Phụ kiện biến tần điều chỉnh tốc độ quạt, nút điều khiển ánh sáng và cung cấp điện. Ngoài ra, laf cân có thể được trang bị đồng hồ đo chênh lệch áp suất để theo dõi việc sử dụng bộ lọc.

Cổng test DOP có thể được tích hợp vào chỗ lắp bộ lọc Hepa để đo các chỉ số của màng lọc Hepa.

Cấu tạo laf cân với chất liệu 100% inox 304

Tại sao phải sử dụng laf cân nguyên liệu trong ngành dược

Trong ngành dược, công đoạn cân – chia nguyên liệu là điểm rủi ro cao nhất về nhiễm chéo, sai lệch khối lượng và nhiễm vi sinh. Vì vậy LAF cân nguyên liệu (Laminar Air Flow Dispensing Booth) gần như là thiết bị bắt buộc trong các nhà máy dược đạt GMP bởi những lý do như:

Đảm bảo độ sạch môi trường cân theo GMP: LAF tạo dòng khí một chiều (laminar) qua HEPA H14 giúp giảm bụi, vi sinh, hạt không khí ảnh hưởng đến độ chính xác hàm lượng API, độ ổn định, độ an toàn thuốc.

Ngăn nhiễm chéo giữa các hoạt chất: LAF cân nguyên liệu giúp Thu gom và kiểm soát bụi phát sinh khi đổ – xúc – cân, hướng luồng khí đẩy bụi ra khỏi vùng thao tác.

Đảm bảo độ chính xác khi cân: Dòng khí được thiết kế ổn định, vận tốc thấp không gây dao động, sai số do nhiễu gió khi cân

Bảo vệ người vận hành: LAF không chỉ bảo vệ sản phẩm mà còn bảo vệ con người Giảm hít phải bụi API, Hạn chế tiếp xúc trực tiếp với hoạt chất

Laf cân có vai trò vô cùng quan trọng trong ngành dược phẩm

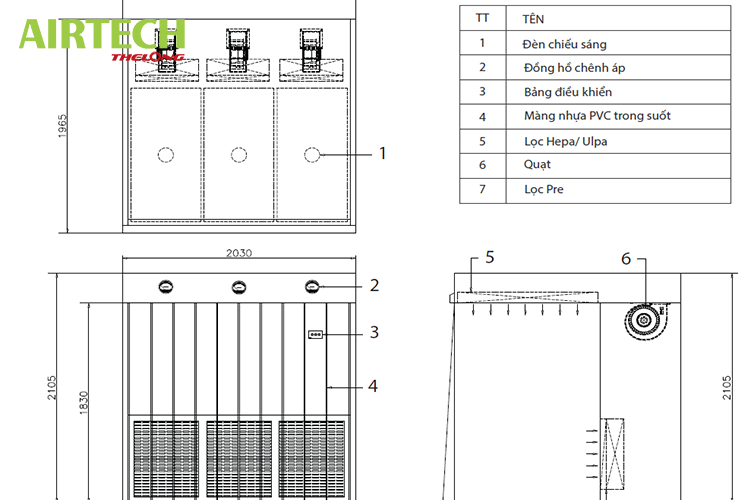

Thông số kỹ thuật, bản vẽ của buồng cân nguyên liệu model ATV-AMR 2030S

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật, bản vẽ của buồng cân nguyên liệu model ATV-AMR 2030S như sau:

Đặc điểm kỹ thuật	Chi tiết
MODEL	ATV – AMR 2030S
Kích thước ngoài:	W2030xD1965xH2105 mm
Kích thước trong	W1930xD1270xH1830 mm
Vật liệu	Vách: Inox 304
	Mặt trước: Màng nhựa PVC trong suốt
Lọc cấp và thải	Lọc Hepa H14: Hiệu suất 99,99%với hạt bụi dưới 0,3μm
	Lọc cấp: Kích thước 610x1220x100mm *3 chiếc
	Lọc thải hộp: Kích thước 610x145x70mm *2 chiếc
Lọc Pre	Lọc G4: Hiệu suất 90% với các hạt bụi dưới 15μm
	Lọc F7: Hiệu suất 99% với các hạt bụi dưới 5μm
Cấp độ sạch	100
Vận tốc gió	0,35-0,54(m/s)
Quạt	230V-50Hz *3 Cái
Đèn chiếu sáng	40W *3 Cái
Đồng hồ chênh áp	0-500Pa *3 Cái
Các yêu cầu khác	Tùy theo yêu cầu của khách hàng



Hình ảnh laf cân nguyên liệu model ATV – AMR 2030S

Ưu điểm vượt trội của laf cân nguyên liệu tại Airtech Thế Long

Hiện nay, trên thị trường xuất hiện rất nhiều đơn vị cung cấp laf cân nguyên liệu, chủ yếu là các đơn vị nhập khẩu laf cân từ các NCC Trung Quốc hoặc Đài Loan…

Airtech Thế Long là một trong những ít đơn vị tại Việt Nam sản xuất được laf cân nguyên liệu theo công nghệ của tập đoàn Airtech Nhật Bản.

Laf cân của Airtech Thế Long được rất nhiều đơn vị dược phẩm, y tế tin tưởng bởi sở hữu nhiều ưu điểm vượt trội như:

– Kết cấu vật liệu đạt chuẩn GMP: Với vật liệu inox 304 hoặc thép sơn tĩnh điện chất lượng cao, đảm bảo không rò rỉ, không bong tróc. Khi hoàn thiện, phần kết cấu của laf phải đảm bảo không có khe hở, không tích tụ bụi, đồng thời dễ dàng vệ sinh khử trùng khi cần thiết.

– Không khí đạt chuẩn cấp sạch ISO Class 6, Class 7:  theo yêu cầu, luồng khí đồng thời ổn định, không có điểm chết, không góc xoáy, kiểm soát bụi và ôm nhiễm chéo vô cùng hiệu quả.

– Hệ thống lọc khí: Lọc Hepa, lọc thô, lọc túi do Airtech Thế Long trực tiếp sản xuất, đảm bảo chất lượng không khí theo yêu cầu.

– Đạt vận tốc gió theo yêu cầu: phân bổ đồng đều trên toàn bộ vùng cân.

– Hệ thống điều khiển, giám sát rõ ràng: Laf cân của Airtech Thế Long được trang bị hệ thống điều khiển, giám sát rõ ràng hiển thị các thông số như: tốc độ gió, chênh áp lọc (dựa vào đồng hồ chênh áp).

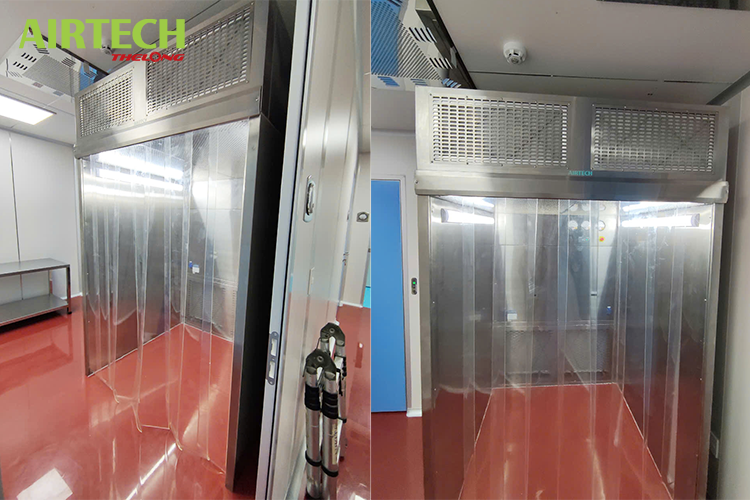

Một số hình ảnh Laf cân nguyên liệu Airtech Thế Long bàn giao đến khách hàng.
