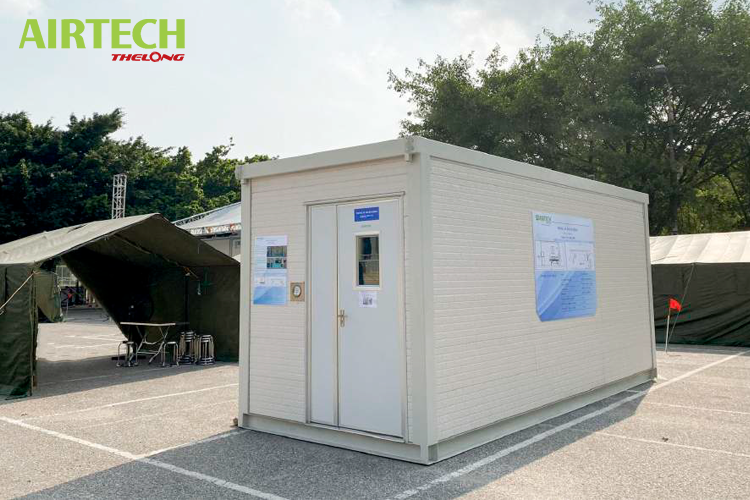

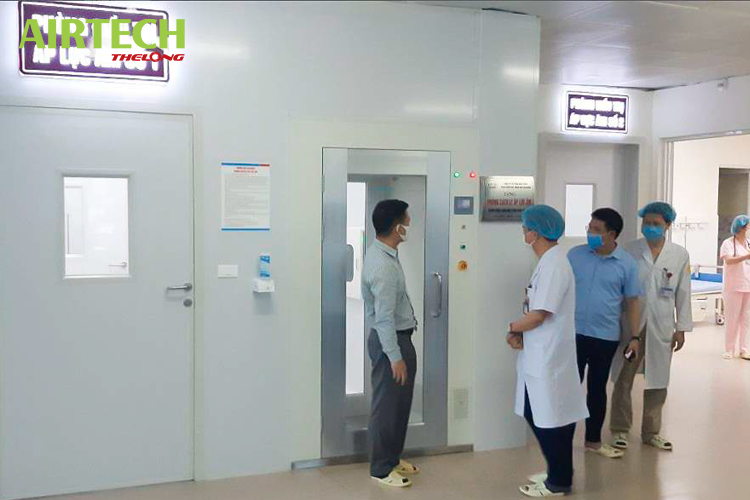

Phòng áp âm di động

Phòng áp âm di động kiểm soát việc phát tán vi khuẩn, vi rút từ người bệnh ra môi trường nhằm hạn chế việc lây nhiễm từ người bệnh ra cộng đồng cùng với đó là bảo vệ các nhân viên y tế trong quá trình điều trị bệnh nhân.

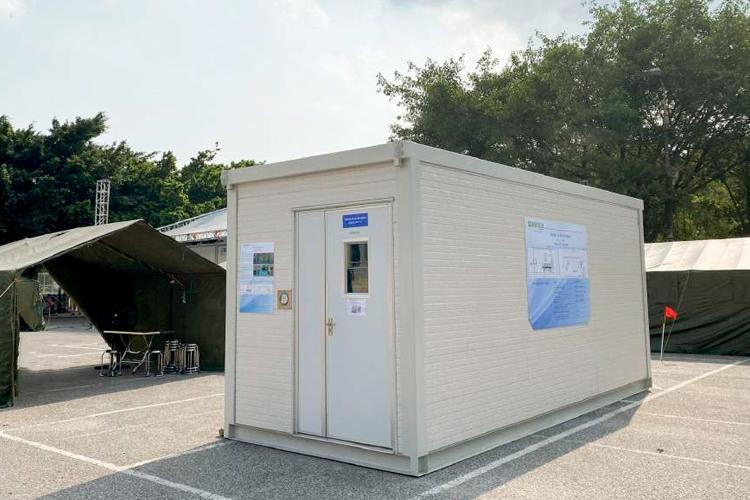

Phòng áp âm di động có thể bố trí vận chuyển trên xe container đạt hiệu suất di động cao và bảo vệ an toàn sinh học đáp ứng yêu cầu phòng cách ly. Phòng được chia thành nhiều phòng khác nhau bao gồm phòng đệm, phòng cách ly, phòng máy và phòng WC. Phòng được trang bị các thiết bị như hộp trung chuyển- Pass Box, máy xử lý khí model ATV-FH750, điều hòa nhiệt độ, hộp y tế đầu giường, giường bệnh 4 tay quay, Wifi, camera,…


  • Đặc điểm
  • Thông số kỹ thuật
  • Kích thước
  • Các tính năng khác

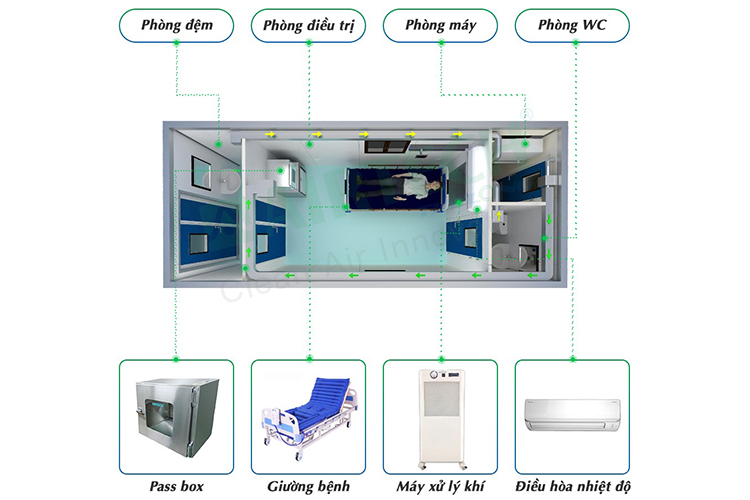

Mô tả phòng áp âm di động

Phòng áp âm di động được ví như một ngôi nhà di động đáp ứng yêu cầu của một phòng cách ly bao gồm phòng đệm, phòng điều trị, phòng máy và phòng WC.

Phòng đệm

Phòng đệm được hiểu như là một phòng chờ với chức năng ngăn cách phòng điều trị với môi trường bên ngoài. Đồng thời, có trang bị lối vận chuyển vật tư, dụng cụ, bán thành phẩm, thành phẩm giữa các phòng có cấp độ sạch khác nhau để tránh ô nhiễm chéo thông qua hộp trung chuyển-Pass box.

Hộp trung chuyển-Pass box:

  • Vật liệu khung được làm từ Inox 304 chất lượng cao, tạo thiết kế chắc chắn, sắc nét và tính thẩm mỹ cao cho sản phẩm.
  • Thiết kế nhỏ gọn, vuông vắn dễ dàng mang vác, thao tác và lắp đặt, thuận tiện khi sử dụng.
  • Cửa có khung nhìn bằng acrylic bề mặt phẳng mịn, sáng bóng, có thể nhìn xuyên vào bên trong, tăng tính thẩm mỹ và an toàn cho người sử dụng.
  • Hệ thống khóa liên động thông minh bằng điện từ giúp giảm thiểu sự ô nhiễm chéo vào khu vực phòng điều trị, đảm bảo an toàn cho bệnh nhân và người điều trị.
  • Pass Box có đèn diệt khuẩn UV, khi đóng cửa đèn UV có tính năng tự động bật để diệt khuẩn, tránh sự xâm nhập của vi khuẩn vào phòng điều trị, đảm bảo an toàn cho bệnh nhân và người điều trị.
  • Thông số kỹ thuật:
  • Kích thước ngoài: 685 x 575 x 620 mm
  • Kích thước trong: 500 x 500 x 500 mm
  • Kết cấu: toàn bộ Inox 304
  • Nguyên lý hoạt động:
  • Hai cánh cửa được lắp khóa điện có liên động điện với nhau. Ở một thời điểm chỉ có thể mở duy nhất một trong hai cửa.
  • Cửa được mở ra bằng cách ấn nút “Open” trên bảng điều khiển, sau đó kéo mở ra bằng tay.
  • Đèn UV được tự động bật ngay sau khi cửa vào được mở ra và đóng lại.
  • Khi đèn UV đang hoạt động thì hai cửa của Pass Box không thể được mở để đảm bảo an toàn.
  • Ngoài ra, phòng đệm và phòng điều trị được lắp khóa Airlock liên động với nhau. Trong cùng một thời điểm chỉ có thể mở một cửa. Khi cửa này mở thì cửa kia không thể mở được. Việc lắp đặt thiết kế cửa Airlock giúp giảm thiểu ô nhiễm chéo giữa phòng điều trị và môi trường bên ngoài.
  • Chậu rửa treo tường bao gồm đường nước cấp và đường nước thoát.

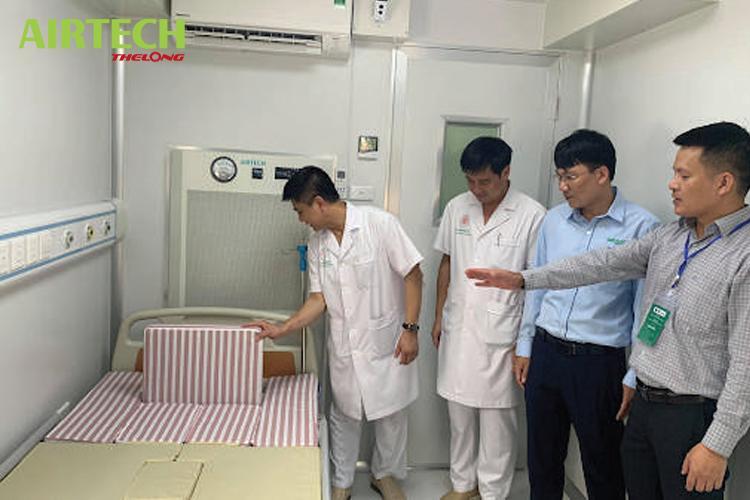

Phòng điều trị

  • Phòng điều trị được thiết kế hiện đại tối ưu với các thiết bị:

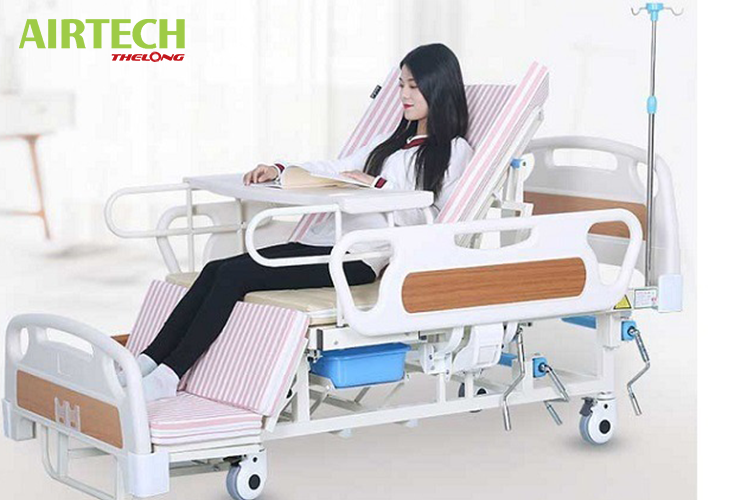

Giường bệnh 4 tay quay mã TG-BC10 (C07-1):

  • Chất liệu: thép cán nguội, sơn tĩnh điện
  • Kích thước: 2000 * 900 * 500 mm
  • Kích thước lan can: 230 * 950 mm
  • Kích thước đóng gói: 1950 * 930 * 280 mm
  • Trọng lượng: 100kg
  • Tải trọng: 200kg
  • Cấu tạo sản phẩm:
  • Giường bệnh C07-1 là giường bệnh hỗ trợ các chức năng như nâng đầu, nâng chân, lật người nghiêng, cây truyền nước,… phục vụ các nhu cầu của người điều trị.
  • Khung giường bệnh bằng hợp kim chất lượng cao và nhựa ABS, độ bền cao, tránh ăn mòn hóa chất y tế trong khi sử dụng.
  • Hai đầu giường bằng nhựa ABS, độ bền cao, tránh ăn mòn hóa chất y tế trong khi sử dụng.
  • Hai lan can giường bằng thanh nhôm inox nâng hạ dễ dàng tạo độ thoáng mát
  • Bánh xe có đường kính Ø125mm dễ dàng di chuyển và không gây tiếng ồn.
  • Đệm dầy 7cm gồm 5cm sơ dừa tạo độ thoáng và 2cm mút tạo độ êm. Đệm được bọc bởi 2 lớp vải: 1 lớp bên trong là vải chống thấm và lớp bên ngoài bằng vải coston có thể tháo ra vệ sinh dễ dàng.
  • Đặc biệt ở khoang bô đi vệ sinh được bọc bằng lớp vải chống thấm có thể lau chùi dễ dàng

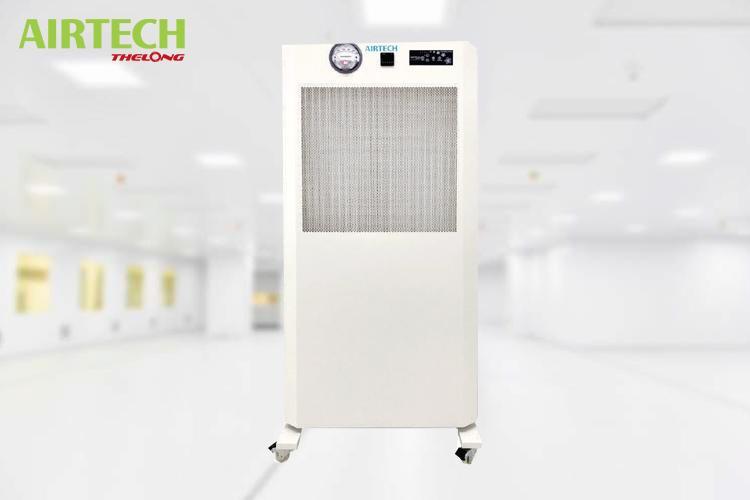

Máy xử lý khí model ATV-FH750

  • Máy xử lý khí là thiết bị có khả năng hút khí độc, thanh lọc không khí và tạo áp âm cho phòng điều trị. Giúp bảo vệ con người và môi trường xung quanh không bị lây nhiễm bởi virus, vi khuẩn có hại. Ứng dụng rộng rãi trong các buồng điều trị bệnh nhân có khả năng lây nhiễm trong các bệnh viện.
  • Kích thước tổng thể: 750x300x1500 mm
  • Thiết bị có thể điều khiển lượng gió đơn giản bằng cách ấn nút điều chỉnh tăng giảm trên màn hình điều khiển.
  • Đây là thiết bị có thể đứng hoạt động độc lập mà không cần giá treo hoặc đỡ.
  • Vật liệu khung được làm từ thép sơn tĩnh điện chất lượng cao, tạo thiết kế chắc chắn, sắc nét và tính thẩm mỹ cao cho sản phẩm.
  • Hệ thống lọc: Thiết kế bởi hệ thống lọc ULPA kép, có khả năng bắt được các hạt bụi 0.3µm với hiệu suất 99,99%, đảm bảo khí thải ra môi trường trong sạch và an toàn.
  • Sử dụng quạt với hiệu suất cao và ít tốn điện năng. Tất cả các bộ phận quay được thiết kế cân bằng, nhờ đó giảm thiểu độ ồn, độ rung.
  • Trang bị đèn UV làm tăng khả năng diệt khuẩn, làm sạch vi sinh có hại cho luồng khí thải ra.

Hộp trung chuyển-Pass box

  • Được bố trí giữa phòng đệm và phòng điều trị

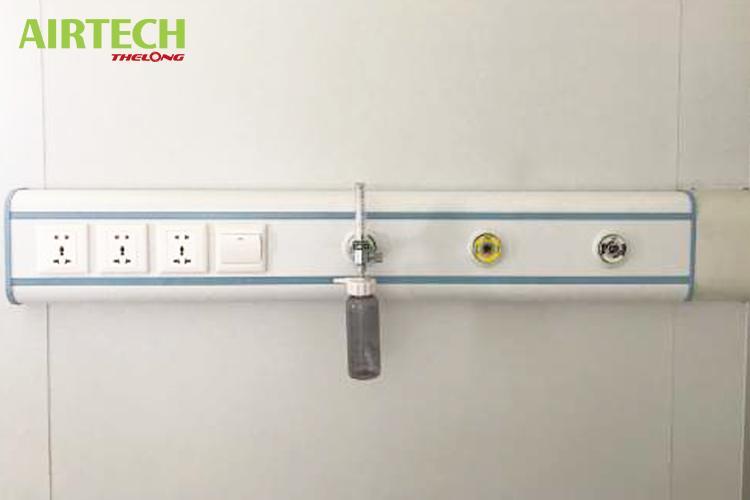

Hộp y tế đầu giường

  • Kích thước: 900 mm
  • Cấu tạo bao gồm:
  • 01 ổ khí O2 cung cấp khí oxi cho bệnh nhân cần hỗ trợ thở máy.
  • 01 ổ khí Air ( chưa tích hợp chức năng này)
  • 01 ổ khí VAC (chưa tích hợp chức năng này)
  • 02 ổ cắm điện đôi

Điều hòa nhiệt độ

  • Điều hòa nhiệt độ Panasonic model CS-PU9WKH-8M tích hợp các ưu điểm:
  • Công nghệ Inverter của Panasonic giúp giảm thiểu điện năng tiêu thụ bằng cách thay đổi tốc độ quay của máy nén theo sự thay đổi nhiệt độ nhằm giảm thiểu sự giao động nhiệt độ để bạn có thể thoải mái tận hưởng không khí mát mẻ.
  • Bộ vi xử lí của máy nén biến tần inverter trên điều hòa Panasonic inverter sẽ xác định chế độ hoạt động phù hợp nhất khi thời gian trôi qua và tự động điều chỉnh công suất ra để đảm bảo sự thoải mái tối đa.
  • Cùng với đó là công nghệ P-tech cho phép máy nén đạt được tần số tối đa trong thời gian nhanh nhất kể từ lúc khởi động, cho bạn cảm giác mát lạnh mạnh mẽ ngay khi bật máy.
  • Panasonic mang đến công nghệ giúp cải thiện chất lượng không khí bằng giải pháp Total Air (tổng lượng không khí) để cải thiện chất lượng không khí trong phòng điều trị, ngoài khả năng làm mát và sưởi ấm thông thường nhờ công nghệ Nanoe G.
  • Nanoe-G là công nghệ làm sạch sử dụng hàng ngàn tỷ phân tử siêu nhỏ có kích thước Nano. Các phân tử này sẽ lơ lửng trong không khí và thực hiện quy trình lọc không khí qua 3 bước:

1 – Loại bỏ bụi bẩn trong không khí bằng hạt Nanoe – G.

2 – Vô hiệu hóa các vi sinh vật bám dính và khử mùi hôi của các chất bám dính trên đồ vật.

3 – Vô hiệu hóa vi khuẩn và virus tại màng lọc.

  • Nanoe-G sẽ giải phóng vào không khí hơn 3 ngàn tỷ hạt Nanoe siêu nhỏ. Các hạt Nanoe này sẽ tìm đến những hạt phân tử lạ, vây bắt và phá hủy chúng. Đối với các phân tử bụi to hơn, hoặc những vi khuẩn, Nanoe-G sẽ đưa chúng đến và cố định giữ tại màng lọc mang đến cho người dùng điều hòa Panasonic những lợi ích đặc biệt như: tiêu diệt trên 99% vi khuẩn, khử mùi hôi khó chịu và lọc các hạt bụi dù nhỏ nhất.
  • Nhờ công nghệ Nanoe-G, phòng điều trị sẽ trở nên sạch hơn và có tác dụng bảo vệ sức khỏe cho bênh nhân.
  • Luồng gió dễ chịu tạo cảm giác mát mẻ, thoải mái từ phía trên, giúp bạn cảm thấy thoải mái cả ngày mà không bị gió lạnh thổi trực tiếp vào người khi sử dụng điều hòa.
  • Với công nghệ Aerowings, khi bắt đầu kích hoạt, Aerowings nghiêng xuống và làm mát trực tiếp để giảm nhiệt ngay lập tức. Cùng với máy nén inverter công suất cao P-tech, các dòng Aero có thể đạt đến nhiệt độ cài đặt nhanh hơn.
  • Aerowings được điều khiển bởi 2 động cơ độc lập và cánh đảo gió đôi độc lập giúp luồng gió di chuyển nhanh hơn, rộng hơn ở mức độ tập trung.
  • Bên cạnh đó công nghệ iAuto-X giúp cho điều hòa Inverter của Panasonic làm lạnh nhanh sau khi khởi động và tự động chuyển về chế độ lạnh dễ chịu ngay khi đạt nhiệt độ thiết lập.
  • Ngoài ra, phòng điều trị còn được trang bị tủ đựng dụng cụ phục vụ các nhu cầu như đựng quần áo, dụng cụ cá nhân,… của bệnh nhân.

Phòng WC

  • Phòng vệ sinh được tích hợp chậu rửa treo tường và bệt bao gồm nước cấp và nước thoát. Nhà vệ sinh khép kín hiện đại thuận tiện cho người dụng.
  • Phòng WC có hệ thống tạo áp âm giảm thiểu vi khuẩn từ chất thải trong không khí có thể tràn ra ngoài phòng điều trị.

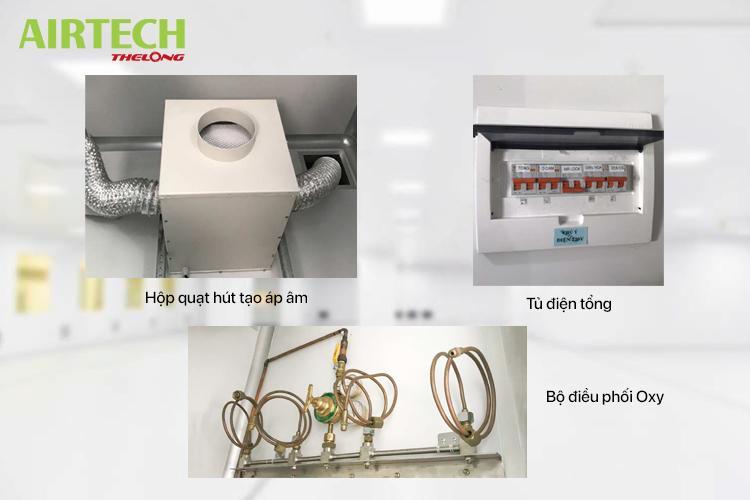

Phòng máy

Phòng máy được thiết kế riêng biệt với các phòng, đây được hiểu như phòng điều khiển trung tâm hoạt động của toàn bộ phòng áp âm di động.

Phòng được thiết kế bao gồm:

  • Hộp quạt hút tạo áp âm cho phòng đệm và phòng WC.
  • Tủ điện tổng: cung cấp và điều khiển nguồn điện cho toàn bộ hệ thống phòng áp lực âm. Tủ điện được thiết kế gọn gàng, thẩm mỹ dễ dàng sử dụng.
  • Bộ điều phối khí O2 dùng cho 4 chai khí nén 4L cung cấp khí O2 cho hộp đầu giường lắp đặt trong phòng điều trị.
  • Ngoài ra, phía bên ngoài phòng còn được bố trí để dàn nóng điều hòa Panasonic.

Các chỉ tiêu về kỹ thuật như chênh áp phòng, số lần trao đổi khí, bộ lọc Hepa thải,… của phòng áp âm di động được thiết kế, chứng nhận thử nghiệm dựa trên quyết định số 468/QĐ-BYT về việc ban hành hướng dẫn phòng và kiểm soát lây nhiễm bệnh viêm đường hô hấp cấp do vi rút Corona 2019 (COVID-19) trong các cơ sở khám bệnh, chữa bệnh.

Thông số kỹ thuật chính:

ATV-ABR-50P3

Thông số kỹ thuật

Kích thước tổng thể

2330x6000x2400 mm

Sàn

Sàn Vinyl

Tường

Panel

Điện áp

1 pha/220V/50Hz

Tổng công suất

1400W

Hiệu suất lọc

99.99% hạt bụi >0.3µm

Cấu tạo lọc

HEPA + ULPA filter

Chênh áp phòng đệm-môi trường

<-5Pa

Chênh áp phòng điều trị-phòng đệm

<-5Pa

Phòng áp âm di động model ATV-ABR-50P3 thiết kế khép kín bao gồm phòng đệm, phòng điều trị, phòng WC và phòng máy. Mỗi phòng có chức năng nhiệm vị khác nhau, cụ thể được trình bày dưới đây:

Phòng đệm

Cấu tạo

Thông số kỹ thuật

Kích thước phòng

1040x2330x2400 mm

Sàn

Sàn Vinyl

Tường

Panel

Chậu rửa treo tường

01 Cái

Cửa

Cửa Panel

Cửa liên động Airlock

Kích thước

1170x2100x50 mm

Đèn LED

Kích thước

230×230 mm/18W

Số lượng

01 Cái

Ổ cắm điện

01 Cái

Chênh áp phòng – môi trường

<-5Pa

Phòng điều trị

Cấu tạo

Thông số kỹ thuật

Kích thước phòng

3860x2330x2400 mm

Sàn

Sàn Vinyl

Tường

Panel

Pass box

ATV-PB555.UT/35W

Hộp đầu giường

900mm

Tủ đựng dụng cụ

Kích thước

685x450x910 mm

Số lượng

01 Cái

Điều hòa không khí

Công suất

Điều hòa một chiều Panasonic 9000B

Số lượng

01 Cái

Cửa sổ

Kích thước

750×720 mm

Số lượng

01 Cái

Đèn LED

Kích thước

600×600 mm/48W

Số lượng

02 Cái

Giường bệnh

Model

TG-BC10 (C07-1)

Số lượng

01 Cái

Máy xử lý khí

ATV-FH750/280W

Chênh áp phòng- phòng đệm

<-5Pa

Số lần trao đổi khí

>12 lần

Phòng WC

Cấu tạo

Thông số kỹ thuật

Kích thước phòng

1100x1180x2400 mm

Sàn

Sàn Vinyl

Tường

Panel

Cửa

Số lượng

01 Cái

Kích thước

780x2100x50 mm

Đèn LED

Kích thước

230×230 mm/18W

Số lượng

01 Cái

Chậu rửa treo tường

01 Cái

Bệt

01 Cái

 Phòng máy

Cấu tạo

Thông số kỹ thuật

Kích thước phòng

1140x1100x2400 mm

Sàn

Sàn Vinyl

Tường

Panel

Cửa

Kích thước

2100×50 mm

Số lượng

01 Cái

Đèn LED

Kích thước

230×230 mm/18W

Số lượng

01 Cái

Hệ thống tạo áp lực âm

Cấu tạo

Quạt và hệ thống đường ống

Kích thước

324x324x444 mm

Bộ điều phối khí O2

04 đường chờ

Dàn nóng điều hòa

Panasonic 9000B

Tủ điện tổng

01 Cái

Đối ứng với các trường hợp bất thường

Trong trường hợp xảy ra những bất thường hãy tham khảo như những gì viết dưới đây (Chú ý khi kiểm tra thì hãy ngắt nguồn điện rồi tiến hành thao tác)

Hiện tượng

Nguyên nhân

Xử lý





Máy xử lý khí





Quạt không khởi động



Nguồn điện không được cấp

Cắm phích cắm điện, hoặc đóng  Aptomat

Nút quạt đang tắt

Để nút quạt ON

Lỏng cầu đấu hoặc dây rời ra

Kiểm tra mạch điện

Dây mạch điện có vấn đề

Kiểm tra tổng mạch điện

Xác nhận dung lượng ổ cắm

Vận hành nhưng tốc độ gió thấp

Lọc ULPA bị tắc

Thay lọc ULPA

Quạt dừng

Cháy động cơ

Thay động cơ

Đèn diệt khuẩn không hoạt động

Nút đèn UV đang OFF

Bật ON công tắc đèn UV

Đèn bị cháy

Thay đèn

Lỏng cầu đấu hoặc dây điện

Kiểm tra mạch điện và bắt vít lại



Có mùi khét

Kết nối điện/dây điện bị chập/cháy



Cắt nguồn ngay lập tức

Quá nhiệt bất thường của dây điện do quá tải
