Dynamic pass box 2 tầng model ATV-SPB365-2F-T

Dynamic Pass box 2 tầng là gì?

Dynamic pass box là hộp chuyển hàng qua lại giữa các phòng sạch có cấp độ sạch khác nhau. Loại hộp chuyển hàng này được thiết kế quạt thổi và lọc Hepa giúp thổi sạch bụi bẩn của hàng hóa, đảm bảo không ô nhiễm chéo và giúp duy trì độ sạch trong phòng sạch.

Khác với Satic pass box không có chức năng thổi khí, dynamic pass box giúp  giúp kiểm soát ô nhiễm tốt hơn, đặc biệt quan trọng tại các khu vực yêu cầu mức độ sạch cao (Class 100/ISO 5 trở lên).

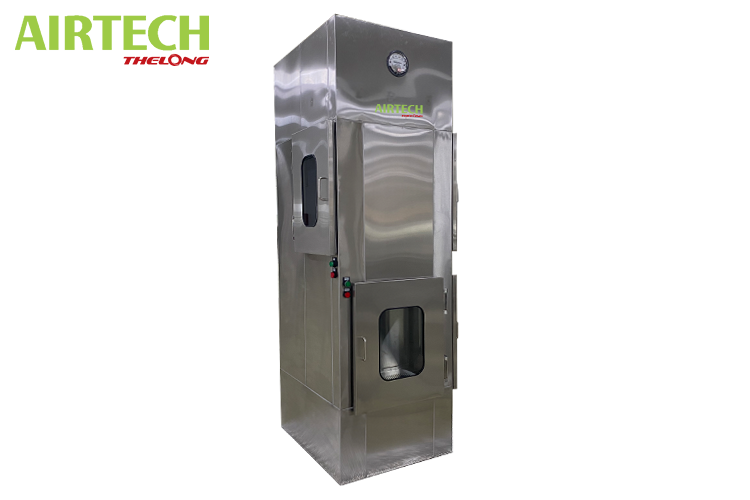

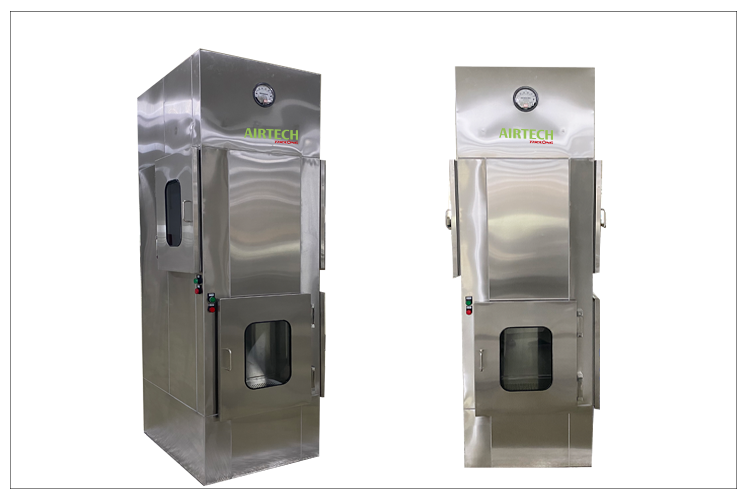

Hình ảnh Dynamic Pass box 2 tầng của Airtech Thế Long

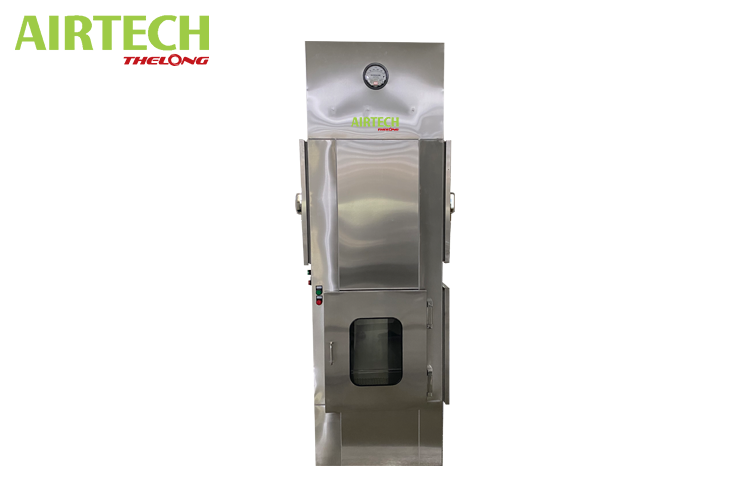

Cấu tạo của Dyanmic pass box model ATV-SPB365-2F-T

Dynamic pass box model ATV-SPB365-2F-T được thiết kế 2 khoang riêng biệt xếp chồng lên nhau. Thiết kế này giúp tăng công suất chuyển hàng và phù hợp với nhiều kết cấu không gian phòng sạch nhỏ hẹp trong các ngành:

Nhà máy dược phẩm, thực phẩm chức năng, IVF cần chuyển hàng nhiều.

Khu vực phòng sạch diện tích nhỏ cần tối ưu không gian.

Cấu tạo của Dynamic pass box 2 tầng như sau:

Kết Cấu Vỏ Ngoài

• Vật liệu: Inox 304 hoặc 316 hairline chống ăn mòn, độ dày 1.0–1.2mm, dễ lau chùi, không bám bụi.

• Kích thước tổng thể: Tùy thiết kế, phổ biến cao khoảng 1500–1800 mm, rộng 600–700 mm.

Cấu tạo khoang chứa

Dyanmic pass box 2 tầng có cấu tạo Gồm 2 khoang riêng biệt, mỗi khoang hoạt động độc lập và có cửa phía ngoài. Khóa liên động được tích hợp để đảm bảo không mở cửa đồng thời cả hai cửa trên cùng một khoang. Cửa còn sử dụng kích cường lực giúp dễ dàng quan sát vật thể bên trong. Gioăng cao su cũng được tích hợp trong khoang cửa giúp đảm bảo độ kín khít khi đóng cửa, đảm bảo không có khe hở, duy trì độ sạch trong phòng sạch.

Hệ thống quạt thổi tích hợp lọc

Mỗi khoang đều tích hợp quạt thổi khí với lưu lượng từ 300-500 m3/h kết hợp với màng lọc Hepa H13 (Hoặc H14, Ulpa). Trước bộ lọc Hepa có thể thiết kế thêm bộ lọc thô để tăng cường. Hệ thống này giúp không khí trong buồng được tuần hoàn, loại bỏ bụi bẩn trước khi hàng hóa vào phòng sạch.

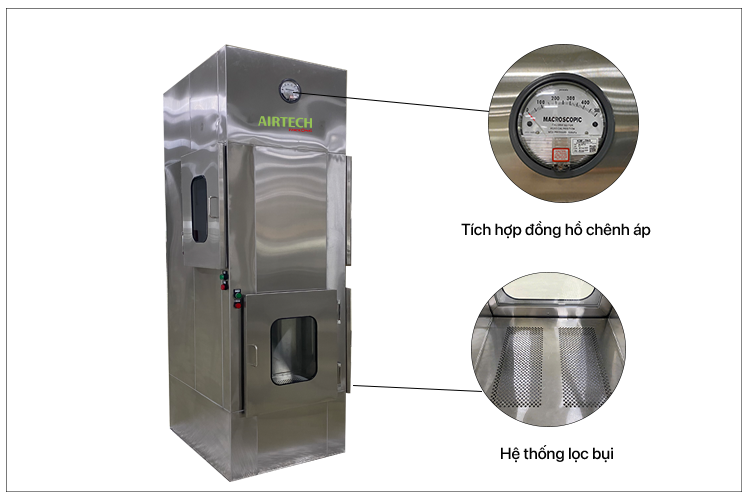

Hệ thống lọc bụi, và đồng hồ chênh áp được tích hợp trong dynamic pass box 2 tầng

Hệ thống điều khiển

Hệ thống điều khiển cài đặt thời gian thổi khí bằng timer. Ngoài ra, đồng hồ chênh áp cũng được tích hợp để cảnh báo tắc nghẽn lõi lọc đồng thời theo dõi áp suất khi vận hành pass box.

Hệ thống chiếu sáng & khử khuẩn

Đèn Led tích hợp bên trong giúp người sử dụng nhìn thấy rõ vật phẩm bên trong. Ngoài ra, dynamic pass box còn có thế tích hợp thêm đèn UV diệt khuẩn, giúp khử trùng bề mặt vật phẩm.

Khóa Liên Động & An Toàn

Hệ thống khóa liên động chỉ mở được 1 cửa, 1 thời điểm trong cùng một khoang. Trong trường hợp mất điện, có thể mở khóa khẩn cấp.

Ưu điểm của Dynamic pass box 2 tầng model ATV-SPB365-2F-T

Dynamic pass box được ứng dụng vô cùng rộng rãi trong phòng sạch các ngành y tế, dược phẩm, hóa mỹ phẩm, điện tử… bởi nhiều ưu điểm vượt trội như:

Giảm nguy cơ nhiễm chéo vi sinh, bụi mịn

Các dạng phòng sạch như dược phẩm, y tế, yêu cầu kiểm soát nghiêm ngặt các loại hạt bụi, vi sinh. Tầng 1 đóng vai trò như nhiệm vụ sơ cấp, loại bỏ bụi thô và vi khuẩn lớn, tầng 2 đóng vai trò làm sạch thứ cấp, tiếp tục thổi sạch bụi mịn còn sót lại, đảm bảo sản phẩm sạch hơn khi vào phòng.

Tách biệt quy trình

Việc thiết kế 2 tầng cho phép tách luồng sản phẩm bán thành phẩm và thành phẩm rõ ràng, phù hợp với các vị tiêu chuẩn như GMP-WHO, EU-GMP, PIC/s GMP hạn chế nhiễm chéo giữa các công đoạn.

Tối ưu không gian và công năng

Việc thiết kế tách biệt 2 tầng giúp thay thế việc dùng 2 pass box riêng lẻ, tiết kiệm diện tích phòng sạch trong nhà máy dược phẩm, y tế, phòng vô trùng…

Đáp ứng tiêu chuẩn kiểm soát vi sinh cao, hỗ trợ quy trình khử khuẩn

Dynamic pass box 2 tầng giúp kiểm soát bụi mịn, vi khuẩn phù hợp trong sản xuất thuốc tiêm, thuốc uống… (yêu cầu độ sạch Class 100 – Class 1000).

Dynamic pass box giúp kiểm soát bụi mịn, vi khuẩn trong các nhà máy dược phẩm GMP

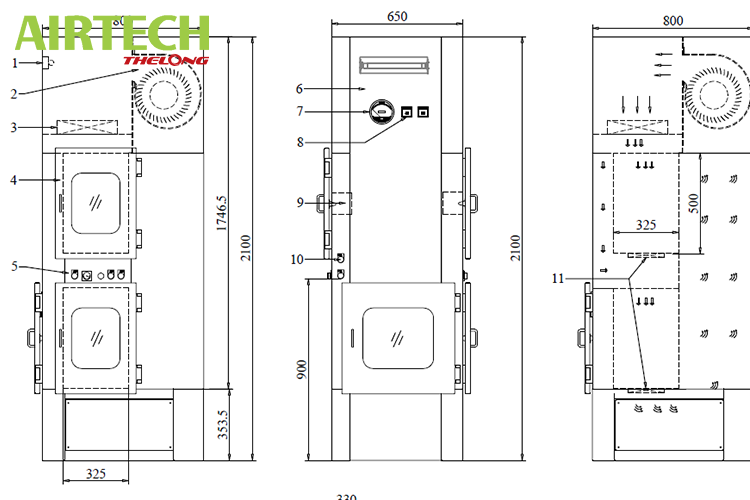

Thông số kỹ thuật, bản vẽ Dynamic pass box 2 tầng model ATV-SPB365-2F-T

Airtech Thế Long xin gửi đến quý khách thông số kỹ thuật, bản vẽ Dynamic pass box 2 tầng model ATV-SPB365-2F-T như sau:

Đặc điểm kỹ thuật	Chi tiết
Kích thước ngoài	W800xD722xH2100mm
Kích thước trong	W325xD650xH500mm.
Lọc thô	Lọc thô G4
Bảng điều khiển phòng QC	Điều khiển bằng nút nhấn
Khóa liên động	Khóa liên động điện
Timer	Timer cho đèn UV + đếm thời gian quạt thổi
Đồng hồ chênh áp	Dải 0-500 Pa
Khung	Inox 304
Bảng điều khiển	Điều khiển nút nhấn
Cánh cửa	Inox 304 và ô thoáng kính cường lực
Lọc Hepa	H14 , 300x500x70
Quạt	220VAC/50Hz/1phase

Dynamic pass box phù hợp với các đơn vị như:

• Nhà máy dược phẩm, thực phẩm chức năng.

• Nhà máy sản xuất thiết bị y tế.

• Phòng thí nghiệm vi sinh, IVF.

• Nhà máy điện tử, phòng sạch bán dẫn.

Với hơn 15 năm kinh nghiệm trong ngành phòng sạch, Dynamic pass box của Airtech được đông đảo các bệnh viện, cơ sở y tế, sản xuất dược phẩm….ứng dụng trong hệ thống phòng sạch của mình.

Chúng tôi tự hào đã cung cấp ra thị trường hàng trăm sản phẩm Dynamic pass box mỗi năm, đáp ứng tối đa các nhu cầu về xây dựng phòng sạch hiện nay.
